Каталог запасных частей к технике: ЧТЗ Т-170М-01. Редукторы бортовые (продолжение)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
47
48
48
49
50
51
52
53
54
55
56
58
58
59
60

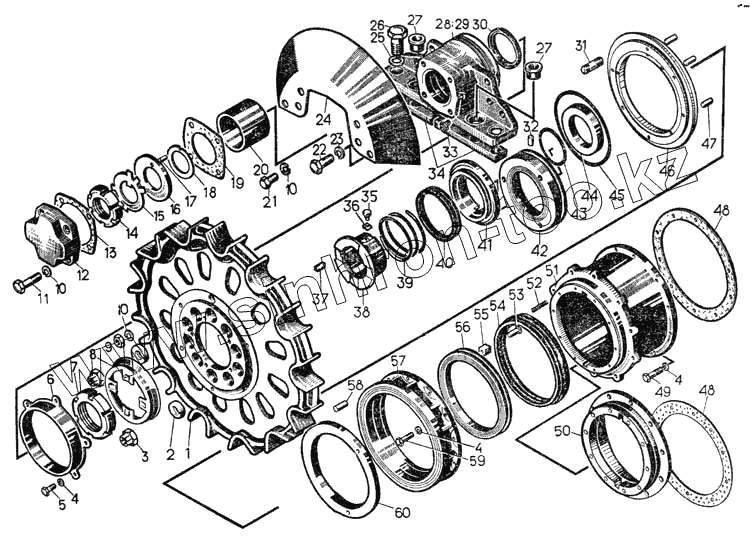

Позиция на иллюстрации Заводской номер детали Название детали
Шайба 10 ОТ 65Г 09 Шайба 10 ОТ 65Г 09 Шайба 10 ОТ 65Г 09
18-19-23 18-19-23 Втулка
Шайба 10 ОТ 65Г 09 Шайба 10 ОТ 65Г 09 Шайба 10 ОТ 65Г 09
19454-СП 19454-СП Шайба
20-19-124-СП 20-19-124-СП Уплотнение
20-19-123-СП 20-19-123-СП Уплотнение
24-19-119-СП 24-19-119-СП Уплотнение
24-19-114-СП 24-19-114-СП Уплотнение
20-19-130-СП 20-19-130-СП Проставка
700-40-5958 700-40-5958 Прокладка
700-40-5958 700-40-5958 Прокладка
21-19-104-СП 21-19-104-СП Подшипник концевой
18-19-19 18-19-19 Втулка
24-19-109-СП 24-19-109-СП Диск
20-19-125-СП 20-19-125-СП Диск
15-19-15 15-19-15 Козырек
50-9-170 50-9-170 Лабиринт
50-19-156-СП 50-19-156-СП Лабиринт
21-19-103-СП 21-19-103-СП Подшипник концевой
21-19-104-СП 21-19-104-СП Подшипник концевой
21-19-103-СП 21-19-103-СП Подшипник концевой
1 50-19-99 Колесо ведущее
2 18-19-19 Втулка
3 700-30-2047 Гайка
4 Шайба 10 ОТ 65Г 09 Шайба 10 ОТ 65Г 09
5 Болт М10х25.58.019 Болт М10х25.58.019
6 18-19-35 Щиток
7 700-30-2017 Гайка
8 15-19-15 Козырек
9 3010 Гайка
10 Шайба 12 ОТ 65Г 09 Шайба 12 ОТ 65Г 09
11 28579 Болт
12 28-9-15 Крышка
13 700-40-2165 Прокладка
14 19457 Гайка
15 700-31-2410 Шайба
16 19455 Шайба
17 700-32-2196 Штифт
18 19458 Прокладка
19 15-19-30 Прокладка
20 18-19-23 Втулка
21 Болт М12х25.58.019 Болт М12х25.58.019
22 Болт М16х30.58.019 Болт М16х30.58.019
23 Шайба 16 ОТ 65Г 09 Шайба 16 ОТ 65Г 09
24 28-19-16 Щиток
25 Шайба 20 ОТ 65Г 09 Шайба 20 ОТ 65Г 09
26 28582 Болт
27 21-19-3 Втулка
28 21-19-1 Подшипник концевой
29 21-19-2 Подшипник концевой
30 Манжета 2.2-90х120-2 Манжета 2.2-90х120-2
31 29311 Шпилька
32 32350 Штифт
33 Масленка 1.3.Ц6 Масленка 1.3.Ц6
34 50-21-42 Планка
35 15-19-36 Палец
36 15-19-37 Сухарик
37 20-19-23 Заглушка
38 20-19-18 Втулка
39 700-38-2814 Пружина
40 700-40-2163 Манжета
41 20-19-19 Диск
42 50-19-96 Диск
43 Кольцо 095-101-36-2-2 Кольцо 095-101-36-2-2
44 20-19-28 Кольцо
45 401016 Кольцо
47 700-32-2199 Штифт
48 700-40-5958 Прокладка
49 Болт М10х30.58.019 Болт М10х30.58.019
50 24-19-25-1 Фланец
51 20-19-130-СП Проставка
52 700-38-2306 Пружина
53 700-47-2027 Палец
54 700-40-3372 Манжета
55 24-9-22 Сухарик
56 24-19-21 Диск
58 700-32-2106 Штифт
58 700-32-2107 Штифт
59 Болт М10х35.58.019 Болт М10х35.58.019
60 24.09.2027 Диск
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
