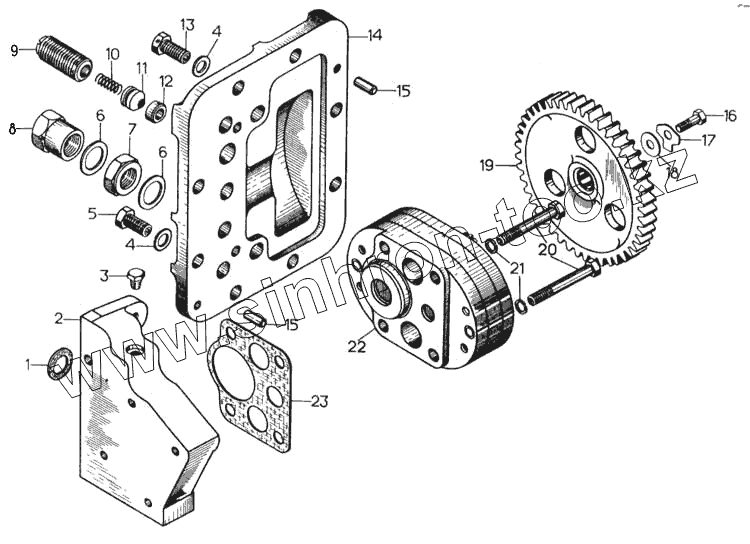

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Насос НМШ-25 с деталями системы смазки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
6
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
50-60-221-СП 50-60-221-СП Насос
50-60-199-СП 50-60-199-СП Насос НМШ-25
1 Кольцо 018-022-25-2-2 Кольцо 018-022-25-2-2
2 50-60-212 Корпус
3 371 Пробка
6 700-40-260-15 Прокладка
7 3069 Гайка
8 700-41-2399-1 Гайка
9 50-60-209 Стержень
10 38347 Пружина
11 18-60-66 Клапан
12 18-60-63 Кольцо
13 28598 Болт
14 50-60-205 Фланец
15 Болт М12х25.58.019 Болт М12х25.58.019
15 700-32-2196 Штифт
16 Болт М8х25.88.35.019 Болт М8х25.88.35.019
17 31366 Шайба
18 31365 Шайба
19 50-60-208 Шестерня
20 Болт М10х70.58.019 Болт М10х70.58.019
21 Шайба 10 ОТ 65Г 09 Шайба 10 ОТ 65Г 09
22 НМШ25-00-00 Насос масляный шестеренный
23 700-40-6199 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
