Каталог запасных частей к технике: ЧТЗ Т-170М-01. Насос

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

16

17

18

19

20

21

22

22

23

23

24

25

26

27

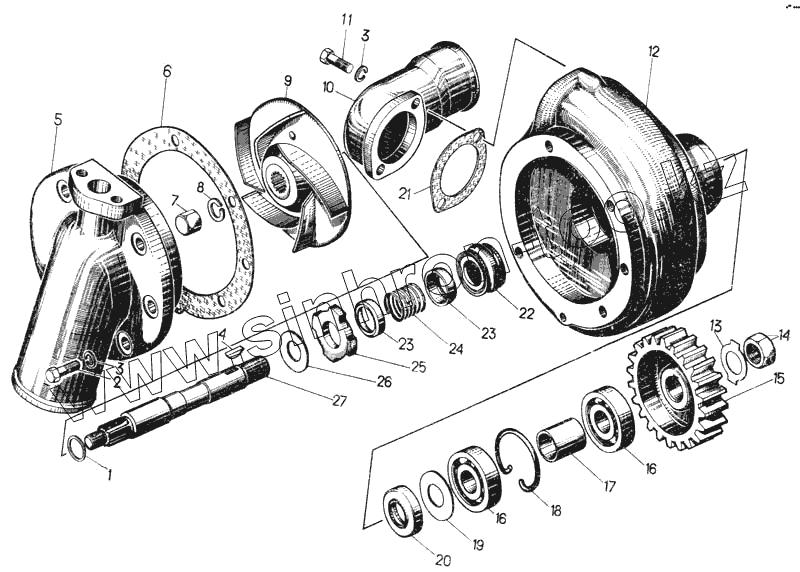

Позиция на иллюстрации	Заводской номер детали		Название детали
16-08-140СП	16-08-140СП		Насос
1	700-53-2405		Кольцо
2	Болт М10х25.58.019		Болт М10х25.58.019
3	Шайба 10 ОТ 65Г 09		Шайба 10 ОТ 65Г 09
4	34126		Шпонка
5	16-08-104-2		Раструб
6	700-40-3097		Прокладка
7	700-30-2296		Гайка накидная
8	Шайба 14 ОТ 65Г 09		Шайба 14 ОТ 65Г 09
9	700-42-2567		Крыльчатка
10	16-08-110		Патрубок
11	Болт М10х22.58.019		Болт М10х22.58.019
12	16-08-109		Корпус
13	700-31-2529		Шайба
14	Гайка М18х1,5-6.019		Гайка М18х1,5-6.019
15	16-08-5		Шестерня
16	Подшипник 304А		Подшипник 304А
17	16-08-6		Втулка
18	16-08-15		Кольцо
19	16-08-13		Шайба
20	Манжета 2.2-22х40-2		Манжета 2.2-22х40-2
21	700-40-3833		Прокладка
22	47 5371 8961		Гофр уплотнения
22	700-40-2992		Гофр уплотнения
23	51-08-3		Седло
24	700-38-2235		Пружина
25	16-08-11-2		Шайба
26	51-08-45		Кольцо
27	51-08-25		Валик
