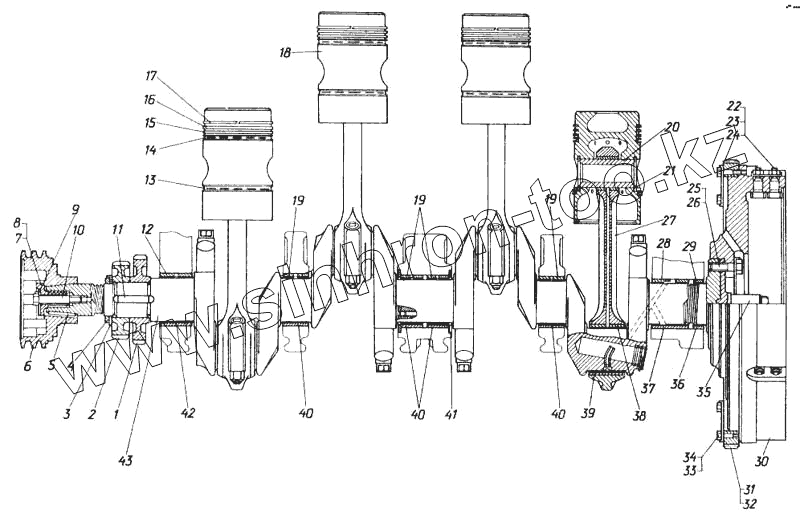

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Кривошипно-шатунный механизм дизеля
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
22
23
24
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
40
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-03-1-01СП | 51-03-1-01СП | Кривошипно-шатунный механизм дизеля с пусковым двигателем | |
| 51-03-122СП | 51-03-122СП | Комплект поршневых колец нормального размера | |
| 16-03-111СП | 16-03-111СП | Маховик | |
| 51-03-6-01СП | 51-03-6-01СП | Кривошипно-шатунный механизм дизеля с электростартерным пуском | |
| 59-03-117СП | 59-03-117СП | Маховик | |
| 1 | 16-03-37 | Шестерня | |
| 2 | 16-03-20 | Шестерня | |
| 3 | 16-03-49 | Шайба | |
| 4 | 3323 | Гайка | |
| 5 | 34107 | Шпонка | |
| 6 | 14-03-12 | Шкив коленчатого вала | |
| 7 | 3709 | Болт | |
| 8 | 51-03-15 | Стопор | |
| 9 | 31337 | Пластина замковая | |
| 10 | 3331 | Болт | |
| 11 | 34106 | Шпонка | |
| 12 | А23.01-10308-А-01 | Вкладыш коренного подшипника верхний | |
| 13 | А27.17.82.072 | Кольцо маслосъемное | |
| 14 | А27.17.83.000 | Кольцо маслосъемное | |
| 15 | А27.07.01.064 | Кольцо компрессионное | |
| 16 | А27.07.02.069 | Кольцо компрессионное | |
| 17 | А27.07.02.162 | Кольцо компрессионное | |
| 18 | 51-03-40 | Поршень | |
| 19 | А23.01-10310-А-01 | Вкладыш коренного подшипника верхний | |
| 20 | 16-03-50-01 | Палец поршневой | |
| 21 | 3306 | Замок | |
| 22 | 16-03-13 | Сухарик | |
| 22 | 41349 | Сухарь | |
| 23 | 3011 | Гайка | |
| 24 | 16-03-12 | Пластина замковая | |
| 24 | 16-03-13 | Сухарик | |
| 25 | 28504 | Болт | |
| 26 | 31335 | Пластина замковая | |
| 27 | 51-03-112СП | Шатун | |
| 28 | А23.01-10312-А-01 | Вкладыш коренного подшипника верхний | |
| 29 | А23.01-10314-А-01 | Вкладыш коренного подшипника верхний | |
| 30 | 16-03-30 | Маховик | |
| 30 | 11033 | Маховик | |
| 31 | 59-03-21 | Венец | |
| 32 | 03618-1 | Венец | |
| 33 | 28452 | Болт | |
| 34 | 31334 | Пластина замковая | |
| 35 | 16-03-17 | Цапфа | |
| 36 | А23.01-10315-А-01 | Вкладыш коренного подшипника нижний | |
| 37 | А23.01-10313-А-01 | Вкладыш коренного подшипника нижний | |
| 38 | А23.01-10003-А-01 | Вкладыш шатунного подшипника | |
| 39 | А23.01-10004-А-01 | Вкладыш шатунного подшипника | |
| 40 | А23.01-10311-А-01 | Вкладыш коренного подшипника нижний | |
| 41 | А23.01-13701-А | Полукольцо упорное | |
| 42 | А23.01-10309-А-01 | Вкладыш коренного подшипника нижний | |
| 43 | 16-03-112СП | Вал коленчатый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
