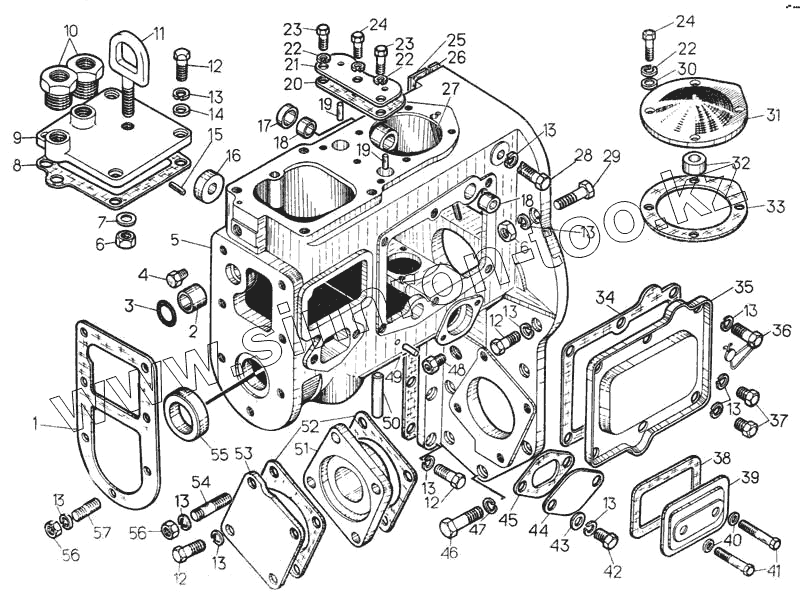

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Корпус регулятора дизеля
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
12
12
12
13
13
13
13
13
13
13
13
13
13
13
14
15
16
17
18
18
19
19
20
21
22
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
37
38
38
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-06-04СП | 51-06-04СП | Крышка | |
| 14-06-08СП | 14-06-08СП | Корпус | |
| 06307СП | 06307СП | Крышка | |
| 06310СП | 06310СП | Крышка | |
| 06310СП | 06310СП | Крышка | |
| 1 | 40748 | Прокладка | |
| 2 | 6304 | Втулка | |
| 3 | 40747 | Кольцо | |
| 4 | 375-01 | Пробка | |
| 5 | 16-06-4-1 | Корпус регулятора | |
| 6 | Гайка М10.6.019 | Гайка М10.6.019 | |
| 7 | 3197 | Шайба | |
| 7 | 3197 | Шайба | |
| 8 | 40987 | Прокладка | |
| 8 | 40987 | Прокладка | |
| 9 | 51-06-10 | Крышка | |
| 10 | 700-41-3395 | Штуцер | |
| 11 | 51-06-15 | Проушина | |
| 12 | Болт М10х30.58.019 | Болт М10х30.58.019 | |
| 13 | Шайба 10 ОТ 65Г 09 | Шайба 10 ОТ 65Г 09 | |
| 14 | 31437-1 | Шайба | |
| 15 | 32249 | Штифт | |
| 16 | 40967СП | Сальник | |
| 17 | 6305 | Пробка-колпачок | |
| 18 | Подшипник 941/15 | Подшипник 941/15 | |
| 19 | 700-32-2182 | Штифт | |
| 20 | 40962 | Прокладка | |
| 21 | 6311 | Крышка | |
| 22 | Шайба ОТ 65Г 09 | Шайба ОТ 65Г 09 | |
| 23 | 28473 | Болт | |
| 24 | Болт М8х20.58.019 | Болт М8х20.58.019 | |
| 25 | 6577 | Прокладка | |
| 26 | 46170 | Прокладка | |
| 27 | 6306 | Трубка | |
| 28 | Болт М10-6gх170.58.019 | Болт М10-6gх170.58.019 | |
| 29 | Болт М10х40.58.019 | Болт М10х40.58.019 | |
| 30 | 31386-1 | Шайба | |
| 31 | 06308-2 | Крышка | |
| 32 | 6309 | Втулка | |
| 33 | 40961 | Прокладка | |
| 33 | 40961 | Прокладка | |
| 34 | 40963 | Прокладка | |
| 34 | 40963 | Прокладка | |
| 35 | 06312-2 | Крышка | |
| 36 | 700-28-2455 | Болт | |
| 37 | Болт М10х20.58.019 | Болт М10х20.58.019 | |
| 38 | 40964 | Прокладка | |
| 38 | 40964 | Прокладка | |
| 38 | 40964 | Прокладка | |
| 39 | 06562-2 | Крышка | |
| 40 | 40975 | Кольцо | |
| 41 | 700-28-2190 | Болт | |
| 42 | Болт М18х16.58.019 | Болт М18х16.58.019 | |
| 43 | 31308 | Шайба | |
| 44 | 16-05-433 | Крышка | |
| 45 | 40989 | Прокладка | |
| 46 | 28579 | Болт | |
| 47 | Шайба 12 ОТ 65Г 09 | Шайба 12 ОТ 65Г 09 | |
| 48 | 41242 | Штуцер | |
| 48 | 41242 | Штуцер | |
| 49 | 32248 | Штифт | |
| 50 | 32247 | Штифт | |
| 51 | 50-26-830 | Плита | |
| 52 | 700-40-2631 | Прокладка | |
| 53 | 51-06-3 | Крышка | |
| 54 | 700-29-2194 | Шпилька | |
| 55 | 40976СП | Сальник | |
| 56 | 3084 | Гайка | |
| 57 | 700-29-2463 | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
