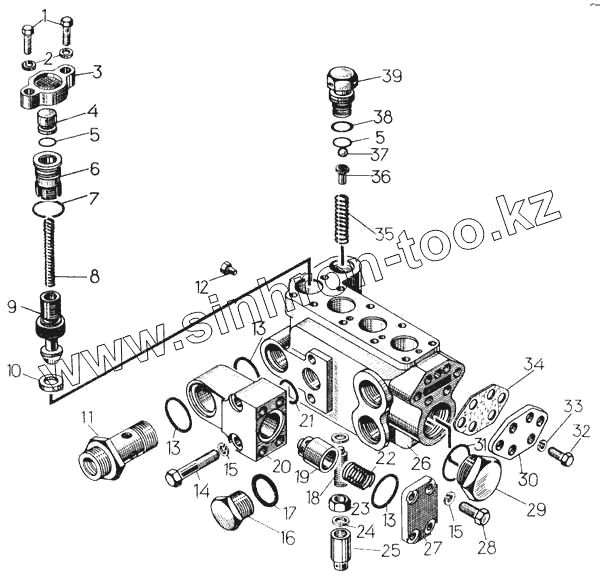

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Корпус гидрораспределителя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали
Р150-007 Р150-007 Клапан перепускной
Р150-009-Т Р150-009-Т Клапан обратный
Р150-30-004 Р150-30-004 Корпус распределителя
1 Болт М10-6gх35.58.019 Болт М10-6gх35.58.019
2 Шайба 10 65Г 05 Шайба 10 65Г 05
3 Р150-071 Фланец
4 Р150-074 Пята
5 Кольцо 018-22-25-2-2 Кольцо 018-22-25-2-2
6 Р150-073 Направляющая клапана
7 Р150-091 Кольцо 1-32х0-2
8 Р150-072 Пружина
9 Р150-041 Клапан перепускной
10 Р150-040 Седло клапана
11 Р160-086 Штуцер
12 Р150-093 Пробка 1/8 А12.016
13 Кольцо 040-046-36-2-2 Кольцо 040-046-36-2-2
14 Болт М12-6gх70.58.019 Болт М12-6gх70.58.019
15 Шайба 12 65Г 05 Шайба 12 65Г 05
16 Р150-005 Пробка
17 Р150-090 Кольцо У-032
18 Р150-049 Винт
19 Р150-081 Клапан обратный
20 Р150-080-Т Корпус клапана
21 Кольцо Н1-35х28-2 Кольцо Н1-35х28-2
22 Р150-082 Пружина
23 Р75-058-Б Гайка
24 Кольцо 018-22-25-2-2 Кольцо 018-22-25-2-2
25 Р75-0516 Колпачок
26 Р150-021-02 Корпус распределителя
27 Р150-085 Крышка
28 Болт М12-6gх40.58.019 Болт М12-6gх40.58.019
29 Р150-066 Пробка
30 Р150-042 Крышка
31 Р150-090 Кольцо У-032
32 Болт М8-6gх16.58.019 Болт М8-6gх16.58.019
33 Шайба 8 65Г 05 Шайба 8 65Г 05
34 Р150-043 Прокладка
35 Р150-048 Пружина
36 Р150-059 Направляющая
37 Шарик Б 9.525-100 Шарик Б 9.525-100
38 Кольцо 022-028-36-2-2 Кольцо 022-028-36-2-2
39 Р150-063 Седло клапана
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
