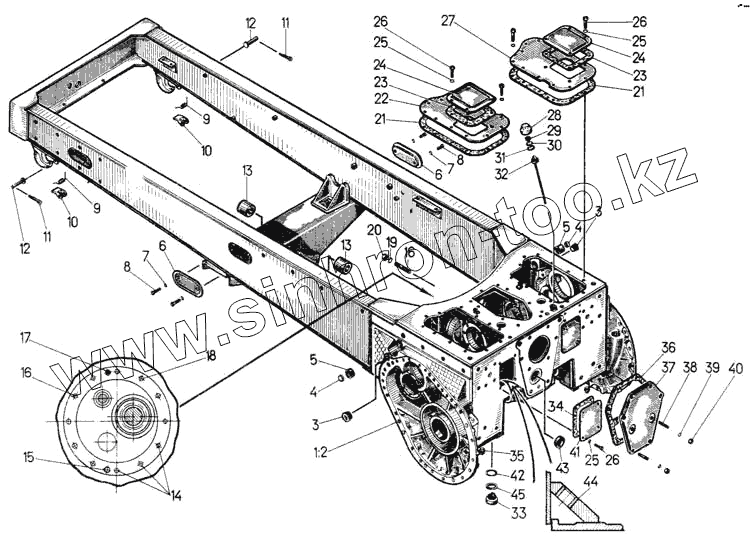

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Корпус бортовых фрикционов с лонжеронами
1
2
3
3
4
4
5
5
5
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
15
16
16
17
18
19
20
21
21
22
23
23
23
24
24
25
25
25
26
26
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-16-104-СП | 24-16-104-СП | Крышка | |
| 1 | 20-11-4СП | Корпус бортовых фрикционов с лонжеронами | |
| 2 | 24-11-3СП | Корпус бортовых фрикционов с лонжеронами | |
| 3 | 15224 | Пробка | |
| 4 | 52 | Заглушка | |
| 5 | 50-11-20 | Втулка | |
| 5 | 50-11-20 | Втулка | |
| 6 | 50-11-35 | Крышка | |
| 6 | 50-11-35 | Крышка | |
| 7 | Шайба 8Т 65Г 09 | Шайба 8Т 65Г 09 | |
| 8 | Болт М8х25.88.35.019 | Болт М8х25.88.35.019 | |
| 9 | 28-11-2 | Пружина | |
| 10 | 28-11-4 | Замок | |
| 11 | Шплинт 2,5х25 | Шплинт 2,5х25 | |
| 12 | 700-47-96 | Валик | |
| 13 | 20733 | Втулка | |
| 14 | 29342 | Шпилька | |
| 15 | 700-40-4785 | Кольцо | |
| 15 | 700-40-4785 | Кольцо | |
| 16 | 29408 | Шпилька | |
| 17 | 700-32-2207 | Штифт | |
| 18 | 29400 | Шпилька | |
| 19 | Шайба 16 ОТ 65Г 09 | Шайба 16 ОТ 65Г 09 | |
| 20 | 22113-1 | Гайка | |
| 21 | 700-40-3548 | Прокладка | |
| 22 | 24-11-105-СП | Крышка левая | |
| 23 | 700-40-3394 | Прокладка | |
| 23 | 700-40-3394 | Прокладка | |
| 24 | 11399 | Люк | |
| 25 | Шайба 10 ОТ 65Г 09 | Шайба 10 ОТ 65Г 09 | |
| 26 | Болт М10х25.58.019 | Болт М10х25.58.019 | |
| 27 | 24-11-104-СП | Крышка правая | |
| 28 | 18-16-7 | Крышка | |
| 29 | Набивка | Набивка | |
| 30 | 18-16-8 | Пластина | |
| 31 | 17467 | Кольцо | |
| 31 | 17467 | Кольцо | |
| 32 | 50-19-136-СП | Линейка | |
| 33 | 01483СП | Пробка | |
| 34 | 40924-1 | Прокладка | |
| 35 | 37104 | Пробка | |
| 36 | 700-40-2009 | Прокладка | |
| 37 | 15-11-15 | Крышка | |
| 38 | 29343 | Шпилька | |
| 39 | Шайба 20 ОТ 65Г 09 | Шайба 20 ОТ 65Г 09 | |
| 40 | 3014 | Гайка | |
| 41 | 11151 | Крышка | |
| 42 | 46588 | Кольцо | |
| 42 | 46588 | Кольцо | |
| 43 | 15-11-16 | Заглушка | |
| 43 | 15-11-16 | Заглушка | |
| 44 | 11139 | Втулка | |
| 45 | 40927СП | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
