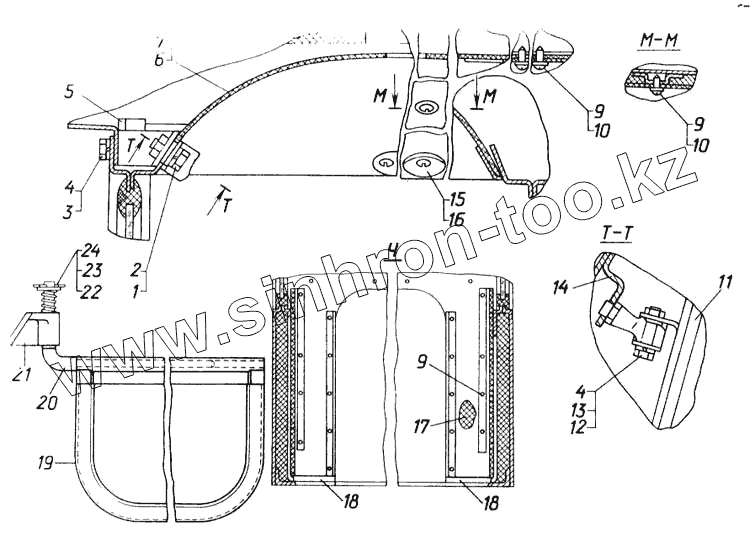

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Кабина. Детали кабины

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

5

6

7

9

9

9

10

10

11

12

13

14

15

16

17

18

18

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
21-59-113СП	21-59-113СП		Ось
21-59-112СП	21-59-112СП		Козырек светозащитный
1	Болт М10х35.58.019		Болт М10х35.58.019
2	Шайба 10 ОТ 65Г 09		Шайба 10 ОТ 65Г 09
3	Болт М8х25.88.35.019		Болт М8х25.88.35.019
4	Шайба 8Т 65Г 09		Шайба 8Т 65Г 09
4	Шайба 8Т 65Г 09		Шайба 8Т 65Г 09
5	24-59-204-СП		Планка
6	50-59-144-СП		Панель
7	50-59-145СП		Панель
8	50-59-182-СП		Уплотнение
9	700-35-2007		Шуруп
10	700-31-2353		Шайба
11	50-59-168-СП		Зеркало
12	Болт М8х35.58.019		Болт М8х35.58.019
13	Гайка М8.6.019		Гайка М8.6.019
14	50-59-203-СП		Опора
15	31453		Шайба
16	Винт В.М5-8gх16.58.019		Винт В.М5-8gх16.58.019
17	18-59-319-СП		Уплотнение
18	50-59-189-СП		Коврик
19	21-59-115СП		Козырек
20	21-59-114СП		Кронштейн
21	21-59-77		Кронштейн
22	700-38-2360		Пружина
23	31386-1		Шайба
24	Шплинт 2х14.019		Шплинт 2х14.019

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
