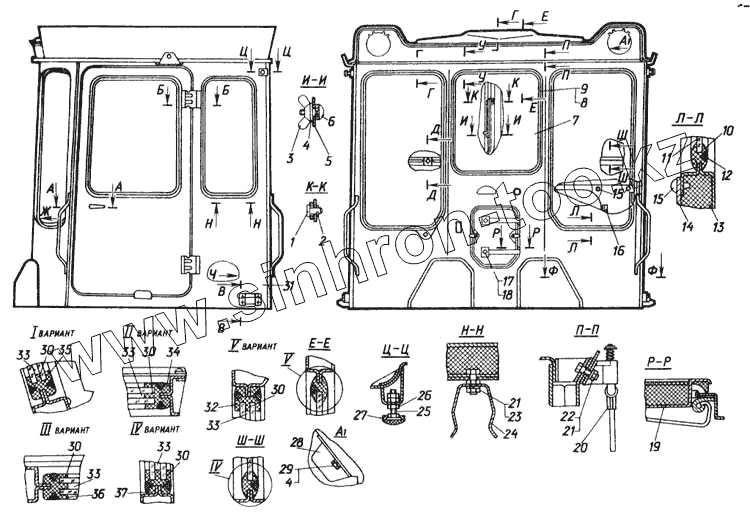

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Кабина. Детали кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
7
8
9
9
10
11
11
12
12
13
13
14
15
15
16
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
30
30
30
30
31
31
32
33
33
33
33
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
24-59-5-СП 24-59-5-СП Кабина
1 591127 Валик
2 Шплинт 2,5х14.019 Шплинт 2,5х14.019
3 05573-1-01 Гайка
4 31386-1 Шайба
5 24-59-176 Кулиса
6 Болт М8х25.58.019 ГОСТ 7802-81 Болт М8х25.58.019 ГОСТ 7802-81
7 24-59-198-1 Стекло
7 24-59-198 Стекло
8 24-59-222-04 Уплотнитель
9 24-59-228-04 Кант
9 24-59-228-04 Кант
10 24-59-222-03 Уплотнитель
11 24-59-197-1 Стекло
11 24-59-197 Стекло
12 24-59-228-03 Кант
12 24-59-228-03 Кант
13 18-59-316-СП Уплотнение
13 700-40-8340СП Уплотнение
14 18-59-238-СП Панель
15 700-42-2300 Пистон
16 24-59-407 Уголок
17 Болт М10х20.58.019 Болт М10х20.58.019
18 Шайба 10 ОТ 65Г 09 Шайба 10 ОТ 65Г 09
19 24-59-183-СП Дверь люка
19 50-59-645-СП Дверь люка тракторов с ЭССП
20 21-59-112СП Козырек светозащитный
21 Шайба 6Т 65Г 09 Шайба 6Т 65Г 09
22 Гайка М6.6.019 Гайка М6.6.019
23 31358-1 Шайба
24 50-59-170 Клипса
25 50-59-117-СП Упор
26 Гайка М10.6.019 Гайка М10.6.019
27 700-40-5228 Накладка
28 700-42-2299 Кожух
29 Болт М8х25.88.35.019 Болт М8х25.88.35.019
30 Мастика невысыхающая 51-Г-7, ГОСТ 24025-80 Мастика невысыхающая 51-Г-7, ГОСТ 24025-80
31 24-59-180-СП Каркас
31 24-59-180-01СП Каркас
32 24-59-544 Окантовка
33 Силикагель КОМ, гранулированный ГОСТ 3956-76 Силикагель КОМ, гранулированный ГОСТ 3956-76
34 24-59-548 Окантовка
35 24-59-545 Окантовка
36 24-59-546 Окантовка
37 24-59-547 Окантовка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
