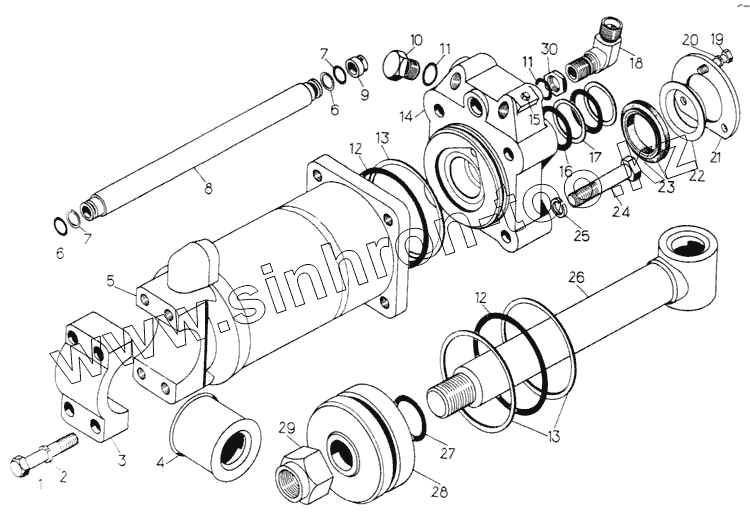

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Гидроцилиндр задней навески

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
50-26-267СП 50-26-267СП Гидроцилиндр
Ц125.250.160.001-II Ц125.250.160.001-II Цилиндр
Ц125.250.160.008-II Ц125.250.160.008-II Поршень в сборе
Ц125.250.160.011-II Ц125.250.160.011-II Маслопровод в сборе
Ц125.250.160.010-II Ц125.250.160.010-II Крышка передняя в сборе
1 Болт М18х1,5-6gх70.88.35.016 Болт М18х1,5-6gх70.88.35.016
2 Шайба 18 ОТ 65Г 09 Шайба 18 ОТ 65Г 09
3 Ц125.250.160.061-I Бугель
4 50-26-1112 Втулка (476613)
5 Ц125.250.160.007-III Корпус цилиндра в сборе
6 Кольцо Н2-22х18-3 Кольцо Н2-22х18-3
7 Ц125.250.160.071 Шайба защитная
8 Ц125.250.160.026-I Маслопровод
9 Ц125.250.160.058-I Клапан замедлительный
10 Ц125.250.160.069 Заглушка
11 Кольцо Н1-25х20-3 Кольцо Н1-25х20-3
12 Кольцо Н1-125х120-3 Кольцо Н1-125х120-3
13 700А.34.29.018-01 Шайба защитная
14 Ц125.250.160.021-III Крышка передняя
15 Ц90.1212056-II Заглушка 1/4"
16 Кольцо Н1-60х50-3 Кольцо Н1-60х50-3
17 700.46.12.026-3 Шайба защитная
18 700А.34.29.07 Угольник
19 Болт М10-6gх20.56.016 Болт М10-6gх20.56.016
20 Шайба 10 65Г 05 Шайба 10 65Г 05
21 700.46.12.021 Крышка
22 700.46.12.022-1 Скребок
23 700.46.12.023 Манжета
24 Болт М20х1,5-6gх90.88.35.019 Болт М20х1,5-6gх90.88.35.019
25 Шайба 20 ОТ 65Г 09 Шайба 20 ОТ 65Г 09
26 Ц125.250.160.002-III Шток
27 Кольцо У-55х50-3 Кольцо У-55х50-3
28 Ц125.250.160.023 Поршень
29 Ц125.250.160.064-I Гайка
30 700А.34.29.027 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
