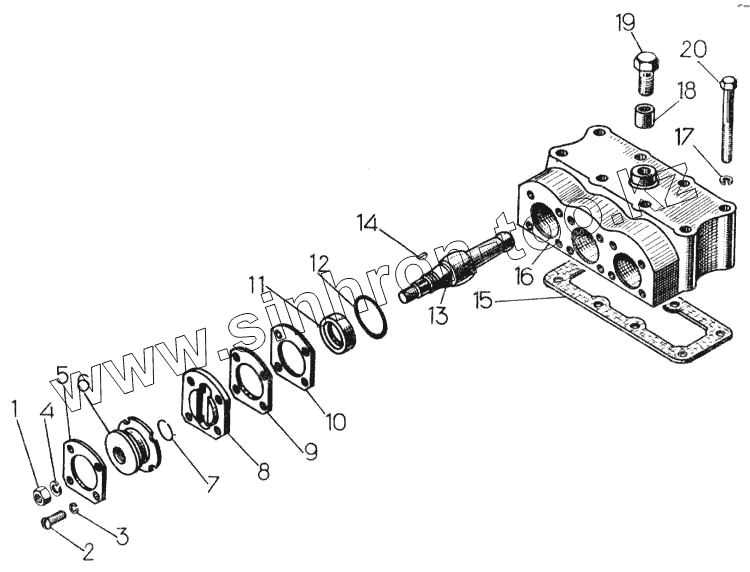

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Гидрораспределитель. Крышка верхняя с деталями

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 Гайка М12-6Н.6.019 Гайка М12-6Н.6.019
2 Винт В.М6-6gх16.58.019 Винт В.М6-6gх16.58.019
3 Шайба 6 65Г 05 Шайба 6 65Г 05
4 Шайба 12 65Г 05 Шайба 12 65Г 05
5 Р150-055 Шайба
6 Р150-056-1 Чехол
7 Р150-057 Кольцо
8 Р150-047 Фланец
9 Р150-053-20 Прокладка
10 Р150-053-10 Прокладка
11 Р150-065 Кольцо
12 Р150-092 Кольцо
13 Р150-054 Рычаг
14 Р75-090 Шпонка
15 Р150-038 Прокладка
16 Р150-3-022 Крышка
17 Шайба 8 65Г 05 Шайба 8 65Г 05
18 Р150-016 Втулка
19 Р150-075 Штуцер
20 Болт М8-6gх70.58.019 Болт М8-6gх70.58.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
