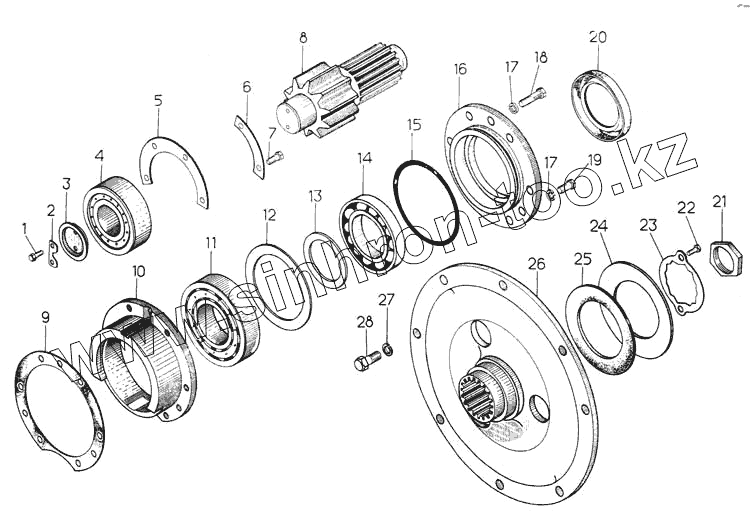

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Фланец ведущий с деталями

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
50-19-141-01СП 50-19-141-01СП Редуктор бортовой левый
20-19-5СП 20-19-5СП Редуктор бортовой правый трактора Т-170Б.01
50-19-143-СП 50-19-143-СП Фланец ведущий с деталями
50-19-142-01СП 50-19-142-01СП Редуктор бортовой правый
20-19-4СП 20-19-4СП Редуктор бортовой, левый трактора Т-170Б.01
1 Болт М8х20.58.019 Болт М8х20.58.019
2 700-31-2499 Пластина стопорная
3 60-19-40 Фиксатор
4 Подшипник 70-32612К Подшипник 70-32612К
5 50-19-177 Фиксатор
6 700-31-2498 Пластина стопорная
7 Болт М10х25.58.019 Болт М10х25.58.019
8 50-19-150 Шестерня
9 700-40-7116 Прокладка
10 50-19-147 Корпус подшипника
11 Подшипник 70-32315 Подшипник 70-32315
12 50-19-151 Кольцо
13 50-19-155 Кольцо
14 Подшипник 118 Подшипник 118
15 Кольцо 140-150-58-2-2 Кольцо 140-150-58-2-2
16 50-19-146 Крышка
17 Шайба 12 ОТ 65Г 09 Шайба 12 ОТ 65Г 09
18 Болт М12х45.58.019 Болт М12х45.58.019
19 Болт М12х25.58.019 (технологический) Болт М12х25.58.019 (технологический)
20 Манжета 2.2-100х125-2 Манжета 2.2-100х125-2
21 700-30-2301 Гайка
22 Болт М8х16.58.019 Болт М8х16.58.019
23 50-19-154 Фиксатор
24 50-19-153 Кольцо
25 700-40-7108 Кольцо
26 50-19-144 Фланец
27 Шайба 16 ОТ 65Г 09 Шайба 16 ОТ 65Г 09
28 28431 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
