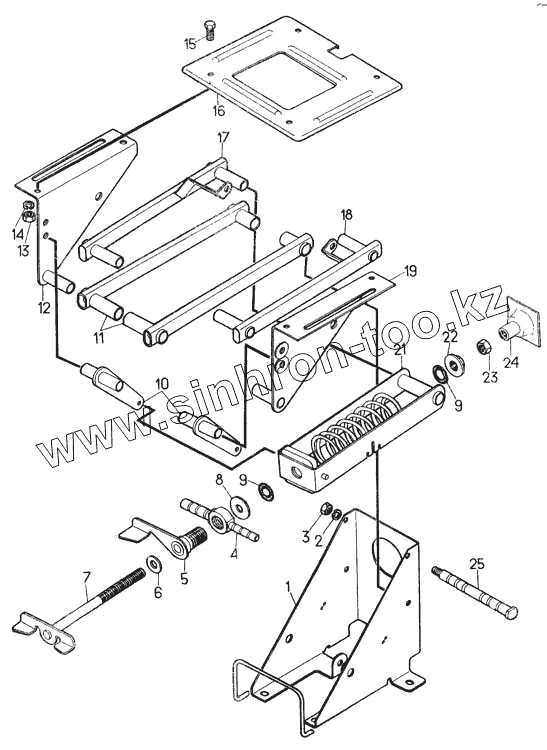

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Четырехзвенник

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
50-23-193СП	50-23-193СП		Тяга
1	50-23-172СП		Кронштейн
2	Шайба 12 ОТ 65Г 09		Шайба 12 ОТ 65Г 09
3	Гайка М12.6.019		Гайка М12.6.019
4	50-23-193		Ось
5	50-23-174СП		Втулка
6	8103		Подшипник
7	50-23-179СП		Тяга
8	50-23-196		Накладка
9	А31.00.109-01		Упор
10	А31.00.180		3вено
11	50-23-171СП		Звено
12	50-23-178СП		Опора
13	Гайка М8.6.019		Гайка М8.6.019
14	Шайба 8Т 65Г 09		Шайба 8Т 65Г 09
15	Болт М8-6gх19.88.35.019		Болт М8-6gх19.88.35.019
16	50-23-192		Панель
17	50-23-170СП		Звено
18	50-23-169СП		Звено
19	50-23-177СП		Опора
20	А31.00.110		Пружина
21	50-23-173СП		Вилка
22	50-23-196		Накладка
23	Гайка М16.6.019		Гайка М16.6.019
24	50-23-175СП		Вставка
25	50-23-194		Тяга

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
