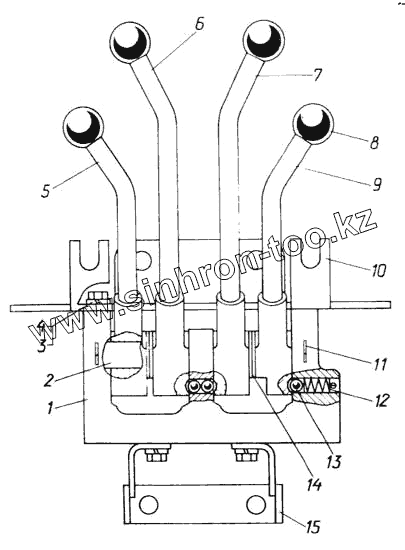

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Блок управления дизелем с пусковым двигателем

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
51-74-128СП 51-74-128СП Блок управления
1 51-74-85 Кронштейн
2 700-47-2104 Ось
3 Шайба 10 ОТ 65Г 09 Шайба 10 ОТ 65Г 09
4 Болт М10х20.58.019 Болт М10х20.58.019
5 51-74-163СП Рычаг
6 51-74-164СП Рычаг
7 51-74-162СП Рычаг
8 Ручка 409474.001-03 Ручка 409474.001-03
8 Ручка 409474.001-03Т Ручка 409474.001-03Т
9 51-74-161СП Рычаг
10 51-74-129СП Кронштейн
11 Шплинт 4х50 Шплинт 4х50
12 38506 Пружина
13 Шарик Б 10-200 ГОСТ 3722-81 Шарик Б 10-200 ГОСТ 3722-81
14 18-74-122 Прокладка
15 51-74-187СП Кронштейн
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
