Каталог запасных частей к технике: ЧТЗ Т-170М-01. Акселератор

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

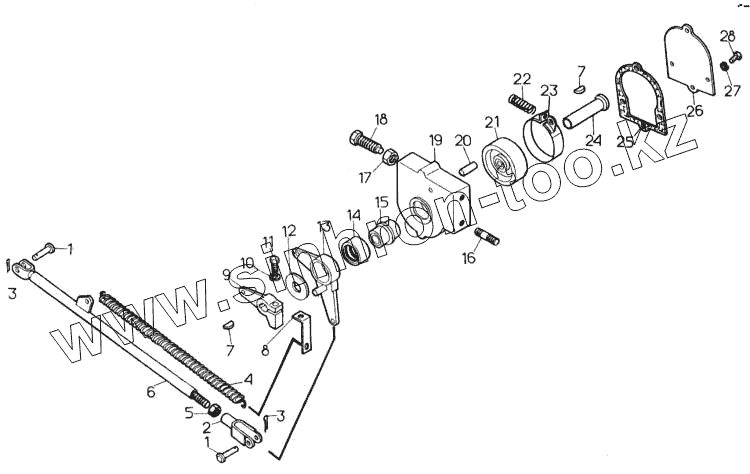

Позиция на иллюстрации	Заводской номер детали		Название детали
50-74-129СП	50-74-129СП		Корпус
50-74-135-СП	50-74-135-СП		Тяга
50-74-130СП	50-74-130СП		Акселератор
1	6465		Валик
2	6616		Вилка
3	Шплинт 2х14		Шплинт 2х14
4	700-38-2585		Пружина
5	Гайка М8.6.019		Гайка М8.6.019
6	50-74-180СП		Тяга
7	34126		Шпонка
8	50-74-35		Зацеп
9	16-74-61		Рычаг
10	Шайба 8Т 65Г 09		Шайба 8Т 65Г 09
11	2848		Болт
12	31342-01		Шайба
13	51-74-125СП		Рычаг
14	24-15-34-1		Втулка
15	16-74-62		Втулка
16	Шпилька 2М12(3р/6g)х35.66.016		Шпилька 2М12(3р/6g)х35.66.016
17	Гайка М20х1,5.6.019		Гайка М20х1,5.6.019
18	700-35-2128		Винт
19	50-74-30		Корпус
20	700-32-2199		Штифт
21	16-74-58		Барабан
22	700-38-2578		Пружина
23	24-74-104СП		Лента тормозная
24	16-74-59		Ось
25	700-40-5221		Прокладка
26	16-74-60		Крышка
27	Шайба 6Т 65Г 09		Шайба 6Т 65Г 09
28	Болт М6х14.88.35.019		Болт М6х14.88.35.019

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
