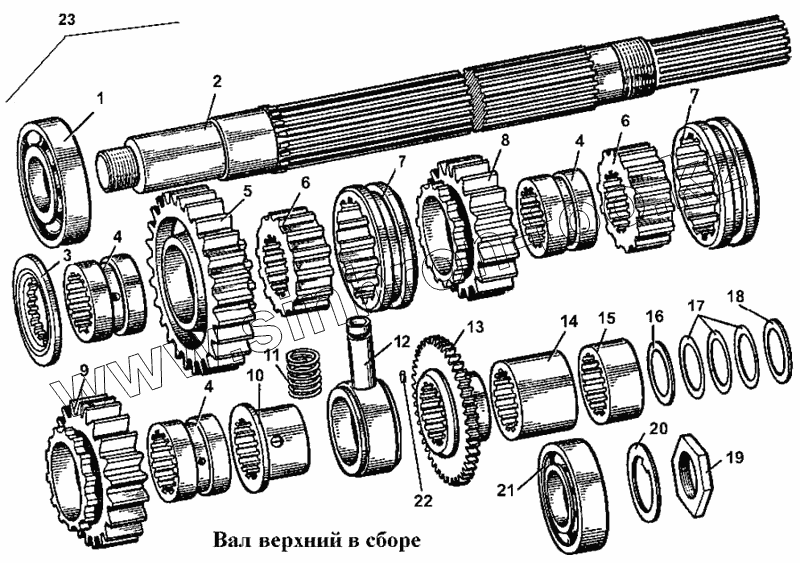

Каталог запасных частей к технике: ЧТЗ Т-170. Вал верхний в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
Позиция на иллюстрации Заводской номер детали Название детали
50-12-642 50-12-642 Колесо зубчатое
1 Подшипник 2312КМ Подшипник 2312КМ
2 18-12-132 Вал верхний
3 18-12-199 Кольцо
4 35-12-1 Втулка
5 18-12-320 Шестерня
6 18-12-324 Муфта
7 18-12-323 Муфта
8 18-12-321 Шестерня
9 18-12-322 Шестерня
10 18-12-141 Втулка
11 700-38-2756 Пружина
12 18-12-143-СП Хомут
13 18-12-107 Шестерня
14 50-12-597 Втулка
15 50-12-576 Втулка
16 18-12-312 Прокладка
17 18-12-144 Прокладка
18 18-12-169 Прокладка
19 700-30-2301 Гайка
20 700-31-2543 Шайба стопорная
21 Подшипник 402311К Подшипник 402311К
22 700-32-2039 Штифт
23 50-12-223СП Вал
23 50-12-246-СП Вал
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
