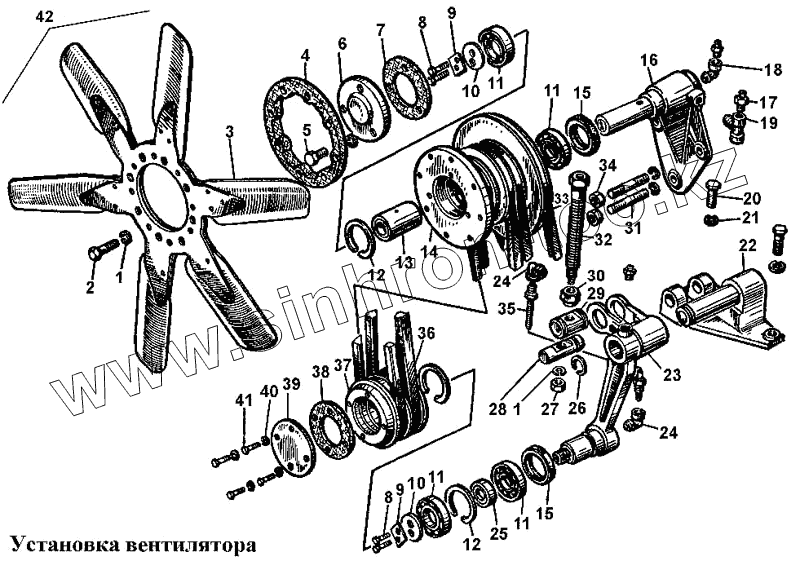

Каталог запасных частей к технике: ЧТЗ Т-170. Установка вентилятора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
5
6
7
8
8
9
9
10
10
11
11
11
11
12
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
42
Позиция на иллюстрации Заводской номер детали Название детали
51-07-104СП 51-07-104СП Шкив
51-07-103СП 51-07-103СП Механизм натяжения
65-07-101СП 65-07-101СП Шкив
1 Шайба 10 ОТ 65Г 09 Шайба 10 ОТ 65Г 09
2 Болт М10х45.58.019 Болт М10х45.58.019
3 07146-1СП Крестовина
3 65-07-103СП Крестовина
4 16-07-13 Кольцо
5 Болт М10х22.58.019 Болт М10х22.58.019
6 7108 Крышка
7 40811 Прокладка
8 Болт М8х25.88.019 Болт М8х25.88.019
9 31324 Пластина
10 7105 Шайба
11 Подшипник 206К Подшипник 206К
12 7107 Кольцо
13 16-07-23 Втулка
14 14-07-16-01 Шкив
14 65-07-66 Шкив
15 40805СП Сальник
16 51-07-102СП Кронштейн
17 Масленка 1.3.Ц6 Масленка 1.3.Ц6
18 411155 Штуцер
19 700-41-2880 Переходник
20 Болт М12х35.58.019 Болт М12х35.58.019
21 Шайба 12 ОТ 65Г 09 Шайба 12 ОТ 65Г 09
22 16-07-109СП Кронштейн
23 16-07-111СП Рычаг
24 41204-1 Колено
25 16-07-25 Втулка
26 700-58-2421 Кольцо
27 Гайка М10-6.019 Гайка М10-6.019
28 29-07-13 Ось
29 51-07-6 Муфта
30 700-30-2046 Гайка
31 29311 Шпилька
32 16-07-108СП Винт
33 Ремень генератора II-12.5х9х1090 Ремень генератора II-12.5х9х1090
34 3010 Гайка
35 29-07-104СП Трубка
36 Ремень вентилятора II-16х11х1650 Ремень вентилятора II-16х11х1650
37 16-07-11-1 Ролик натяжной
37 16-07-47 Ролик натяжной
38 700-40-3160 Прокладка
39 16-07-9 Крышка
40 Шайба 8Т 65Г 09 Шайба 8Т 65Г 09
41 Болт М8х20.58.019 Болт М8х20.58.019
42 16-07-5СП Установка вентилятора
42 65-07-1СП Установка вентилятора
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
