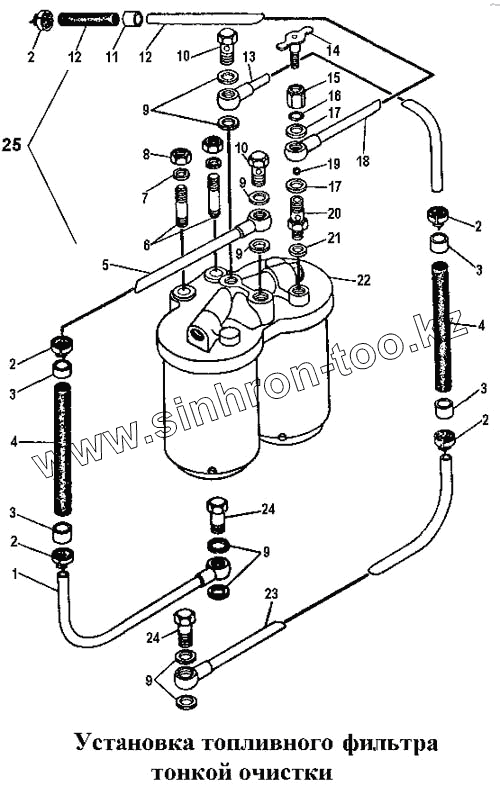

Каталог запасных частей к технике: ЧТЗ Т-170. Установка топливного Фильтра тонкой очистки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
3
3
3
3
4
4
5
6
7
8
9
9
9
9
9
10
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
25
Позиция на иллюстрации Заводской номер детали Название детали
51-70-120СП 51-70-120СП Топливопровод
51-69-110СП 51-69-110СП Трубка
51-70-153СП 51-70-153СП Фильтр топливный
51-70-137СП 51-70-137СП Фильтр топливный тонкой очистки
24.1117.030-01 24.1117.030-01 Фильтрующий элемент
51-70-119СП 51-70-119СП Топливопровод
1 51-70-124СП Трубка
2 700-41-2235-01СП Хомут
3 51-70-24 Втулка
4 700-46-2189 Рукав
5 51-70-123СП Трубка
6 Шпилька М12 Шпилька М12
7 Шайба 12 ОТ 65Г 09 Шайба 12 ОТ 65Г 09
8 Гайка М12-6.019 Гайка М12-6.019
9 51-06-8 Кольцо
10 А12.01.013-02 Болт поворотного угольника
11 41832 Втулка
12 25561 Шланг
13 51-70-122СП Трубка
14 А44.13.100 Игла продувочного вентиля
15 А44.13.002 Гайка
16 А44.13.001 Кольцо уплотнительное
17 Э01-161-301.0 Прокладка
18 51-69-108СП Трубка
19 Шарик Б 5,5-100 Шарик Б 5,5-100
20 А44.13.003 Болт специальный
21 А12.01.012-03 Шайба
22 25.1117.010-01СП Фильтр топливный
23 51-70-121СП Трубка
24 700-41-2716 Штуцер
25 51-70-5СП Установка топливного фильтра тонкой очистки
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
