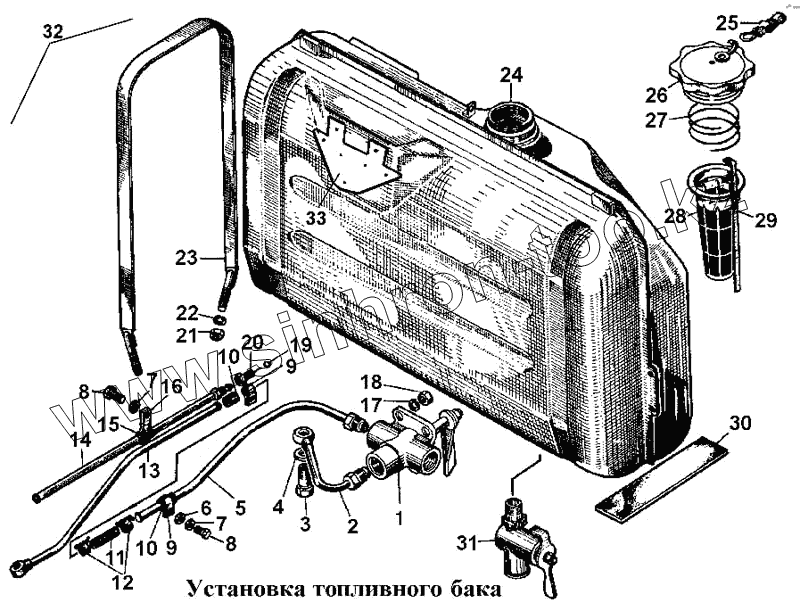

Каталог запасных частей к технике: ЧТЗ Т-170. Установка топливного бака

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

9

9

10

10

11

12

12

13

13

14

14

15

16

17

18

19

20

21

22

23

24

24

24

25

26

27

28

28

29

30

30

31

32

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	45 9930 0115		Кран ПП8
2	50-25-188-СП		Труба
3	700-41-2716		Штуцер
4	51-06-8		Кольцо
5	50-25-189-СП		Труба
6	31308-1		Шайба
7	Шайба 10 ОТ 65Г 09		Шайба 10 ОТ 65Г 09
8	Болт М10х18.58.019		Болт М10х18.58.019
9	41627		Скоба
10	700-40-2654		Прокладка
11	700-46-2187		Рукав
12	700-41-2235-04СП		Хомут
12	700-41-2235-07СП		Хомут
13	50-25-190-СП		Труба
13	50-25-254СП		Труба
14	24-25-127СП		Труба
14	50-25-258СП		Труба
15	700-40-2973		Прокладка
16	8414		Скоба
17	Шайба 6Т 65Г 09		Шайба 6Т 65Г 09
18	Гайка М6-6.019		Гайка М6-6.019
19	Шарик Б5-200		Шарик Б5-200
20	25567-СП		Ниппель
21	3013		Гайка
22	Шайба 16 ОТ 65Г 09		Шайба 16 ОТ 65Г 09
23	50-25-134СП		Лента
24	50-25-182-01СП		Бак
24	50-25-182-СП		Бак
24	50-25-180-01СП		Бак в сборе
25	КВ 82-363		Звено цепочки
26	50-25-127-СП		Крышка
27	700-38-2703		Пружина
28	Фильтр 160Б		Фильтр 160Б
28	150.50.026		Фильтр 160Б
29	50-25-32		Линейка
30	700-40-7286		Прокладка
30	700-40-7306		Прокладка
31	45 9930 0095		Кран ПП6-1
32	64-25-1-01СП		Установка топливного бака
32	64-25-1СП		Установка топливного бака
33	50-25-158		Планка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
