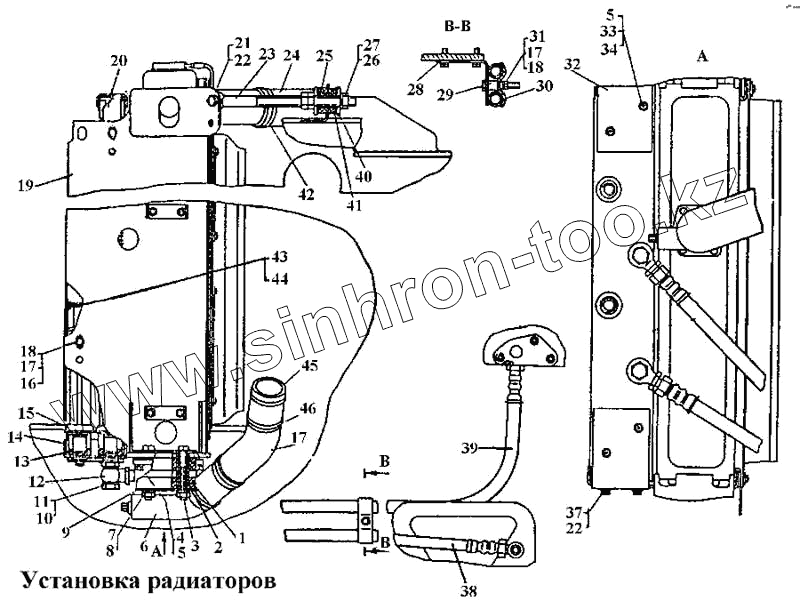

Каталог запасных частей к технике: ЧТЗ Т-170. Установка радиаторов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
37
38
39
40
41
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
50-309-01 СП 50-309-01 СП Установка радиаторов
Болт М12х25.58.019 Болт М12х25.58.019 Болт М12х25.58.019
1 700-40-4923 Амортизатор
2 24-08-169 Втулка
3 24-08-189 СП Накладка
4 Болт М8х30.88.35.019 Болт М8х30.88.35.019
5 Шайба 8Т 65Г 09 Шайба 8Т 65Г 09
6 24-08-177 СП Кран
7 Шайба 16 ОТ 65Г 09 Шайба 16 ОТ 65Г 09
8 3013 Гайка
9 24-08-168 Накладка
10 40910 Кольцо
11 700-41-3306 Болт полый
12 50-56-109 СП Угольник
13 700-40-8119-01 Амортизатор
14 50-08-159 СП Днище
15 50-09-151-01 СП Радиатор масляный
16 Болт М10х20.58.019 Болт М10х20.58.019
17 Шайба 10 ОТ 65Г 09 Шайба 10 ОТ 65Г 09
18 31306 Шайба
19 50-08-156-01 СП Радиатор в сборе с рамой
20 50-09-151 СП Радиатор масляный
21 М12.6.019 М12.6.019
22 Шайба 12 ОТ 65Г 09 Шайба 12 ОТ 65Г 09
23 50-08-130 СП Раскос
24 700-46-2041 Рукав
25 24-08-157 Втулка
26 М18х1,5.6.019 М18х1,5.6.019
27 Шайба 18 ОТ 65Г 09 Шайба 18 ОТ 65Г 09
28 50-09-138 СП Кронштейн
29 50-26-115 Втулка
30 50-60-230 Прижим
31 Гайка М10.6.019 Гайка М10.6.019
32 50-08-108 Опора
33 Гайка М8.6.019 Гайка М8.6.019
34 31386 Шайба
37 3135 Шайба
38 50-26-485-08СП Рукав
39 50-26-485-10 СП Рукав 16
40 24-08-154 Тарелка амортизатора
41 700-40-4428 Втулка
42 37-26-139 СП Хомут
43 50-08-135 СП Крышка
44 700-40-8118-01 Уплотнение
45 700-40-3503 Рукав
46 700-41-2222-СП Хомут
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
