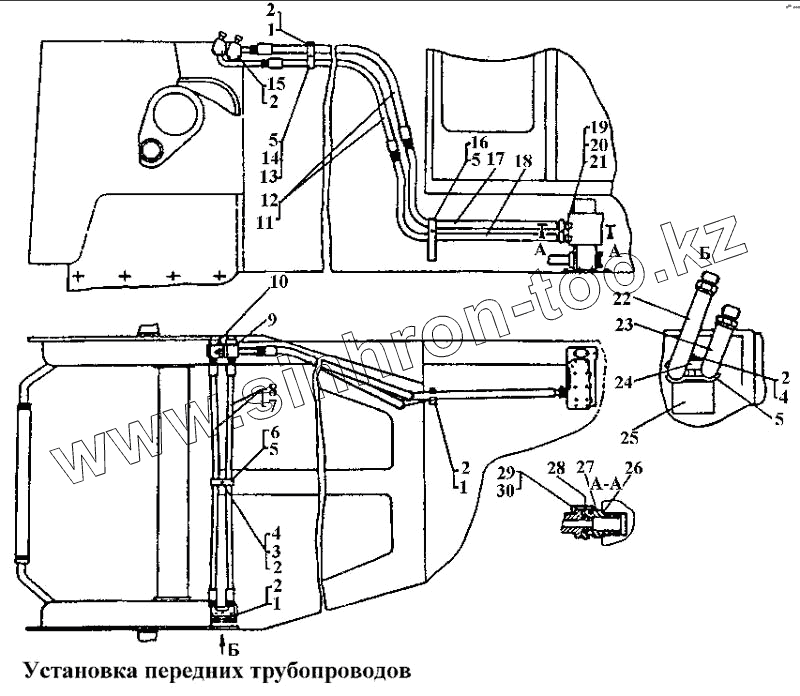

Каталог запасных частей к технике: ЧТЗ Т-170. Установка передних трубопроводов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
2
2
2
3
4
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
50-26-45СП 50-26-45СП Установка передних трубопроводов
1 Болт М12х25.58.019 Болт М12х25.58.019
2 Шайба 12 ОТ 65Г 09 Шайба 12 ОТ 65Г 09
3 Болт М12х45.58.019 Болт М12х45.58.019
4 3011 Гайка
5 50-60-230 Прижим
6 41832 Втулка
7 50-26-485-06СП Рукав 16
8 50-26-485-07СП Рукав 16 для тропиков
9 50-26-450СП Корпус
10 50-26-451 СП Корпус
11 50-26-487-02СП Рукав 25
12 50-26-487-03СП Рукав 25 для тропиков
13 50-26-72 Кронштейн
14 28648 Болт
15 Болт М12х55.58.019 Болт М12х55.58.019
16 50-26-212СП Кронштейн
17 50-26-259 СП Труба
18 50-26-259-01 СП Труба
19 Шайба 16 ОТ 65Г 09 Шайба 16 ОТ 65Г 09
20 28417 Болт
21 30246 Гайка
22 50-26-452СП Труба
23 50-26-452-01 СП Труба
24 50-26-284 Планка
25 50-26-440СП Кронштейн
26 46764 Кольцо
27 18-26-561 Штуцер
28 46856 Кольцо
29 18-26-237-01 Планка
30 18-26-237-02 Планка для тропиков
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
