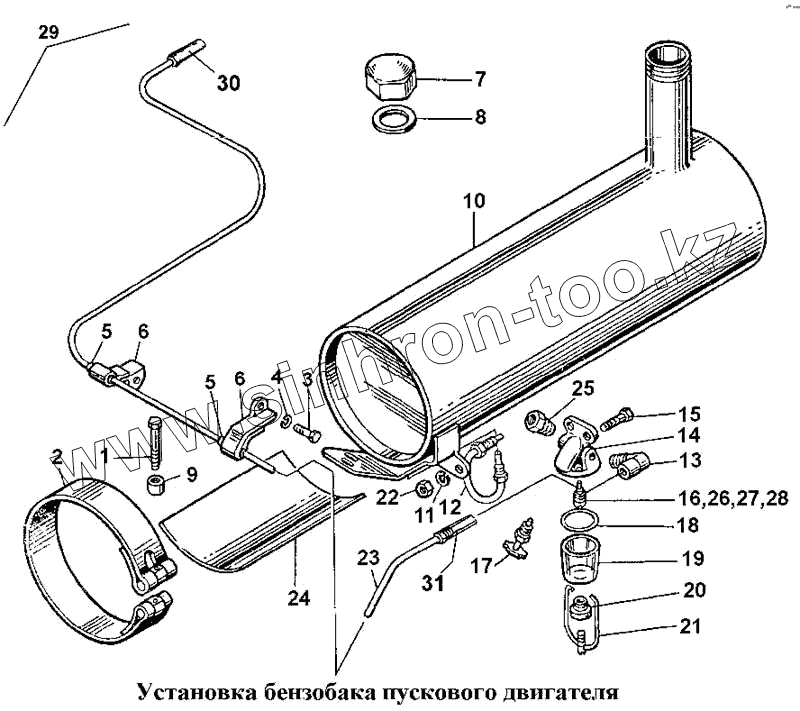

Каталог запасных частей к технике: ЧТЗ Т-170. Установка бензобака пускового двигателя

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

5

6

6

7

8

9

10

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23

24

25

26

27

28

29

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
051308СП	051308СП		Отстойник
1	700-28-2376		Болт
1	51-05-116СП		Болт стяжной
2	16-25-102СП		Хомут
3	Болт М10х20.58.019		Болт М10х20.58.019
4	Шайба 10 ОТ 65Г 09		Шайба 10 ОТ 65Г 09
5	700-40-6017		Втулка
6	16-25-13		Хомут
7	05719СП		Пробка
8	40269		Прокладка
9	51-05-36		Втулка
10	51-25-102СП		Бензобак
10	51-25-103СП		Бензобак
10	51-25-145СП		Бензобак
11	Шайба 6Т 65Г 09		Шайба 6Т 65Г 09
12	51-25-126СП		Трубка
13	41204-1		Колено
14	051309-1		Корпус
15	Болт М6х16.58.019		Болт М6х16.58.019
16	63-01.001		Фильтр
17	051374СП		Игла запорная
18	700-40-4288		Прокладка
19	17-05-102		Стакан отстойника
20	05517СП		Гайка
21	05514СП		Дужка
22	Гайка М6-6.019		Гайка М6-6.019
23	16-25-117СП		Трубка
23	51-25-150СП		Трубка
24	700-40-3113		Прокладка
25	41242		Штуцер
26	700-40-6811		Кольцо
27	Д24068А		Пружина
28	Винт В.М3х30.58.019		Винт В.М3х30.58.019
29	16-25-3СП		Установка бензобака
29	51-25-21СП		Установка бензобака
30	700-46-2208		Рукав
31	700-46-2208		Рукав
