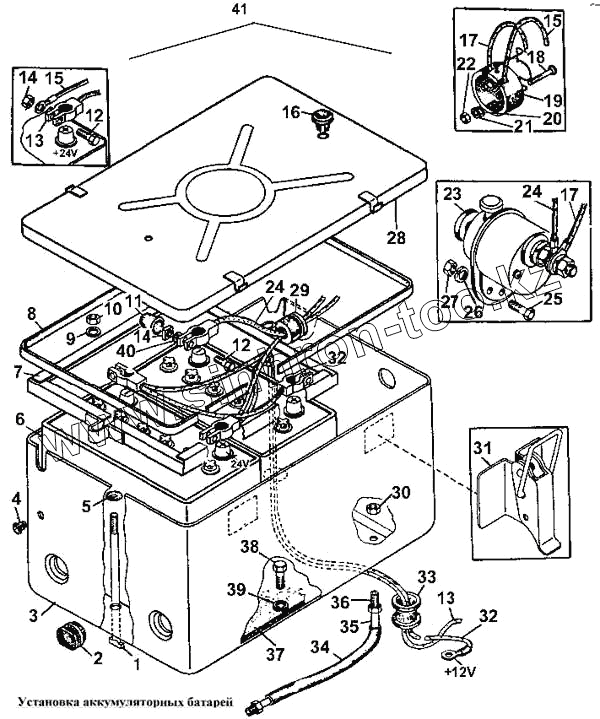

Каталог запасных частей к технике: ЧТЗ Т-170. Установка аккумуляторных батарей

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
11
12
12
13
13
14
14
15
15
16
17
17
18
19
19
20
21
22
23
23
23
24
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
1 50-10-132 Стяжка
2 700-40-3727 Амортизатор
3 50-10-431-СП Контейнер
4 700-42-2300 Пистон
5 40738 Кольцо
6 6СТ-75А Батарея
6 6СТ-75ТМ-Э Батарея
7 50-10-304СП Рамка
8 700-40-7055 Уплотнение
9 31308-1 Шайба
10 Гайка М10-6.019 Гайка М10-6.019
11 700-40-6823 Колпачок
12 2848 Болт
13 50-10-456-СП Провод 271
14 Гайка М8-6.019 Гайка М8-6.019
15 50-10-421-СП Провод 77
16 700-40-5565 Пистон
17 21-10-213-СП Провод
18 Винт В.2М3-6gх25.58.019 Винт В.2М3-6gх25.58.019
19 47К-Т Розетка штепсельная
19 47К-Э Розетка штепсельная
20 31311-1 Шайба
21 Шайба 3Т 65Г 06 Шайба 3Т 65Г 06
22 Гайка М3-6.019 Гайка М3-6.019
23 ВК-318Б-Т Выключатель массы
23 ВК-318Б-У Выключатель массы
23 ВК-318Б-Э Выключатель массы
24 24-10-463-СП Провод 51
25 Болт М6х16.58.019 Болт М6х16.58.019
26 Шайба 6Т 65Г 09 Шайба 6Т 65Г 09
27 Гайка М6-6.019 Гайка М6-6.019
28 50-10-400-СП Крышка
29 700-40-3684 Втулка
30 3010 Гайка
31 27449СП Замок
32 50-10-305СП Провод 322
33 700-40-3140 Кольцо
34 700-46-2161-01 Шланг
35 50-10-96 Трубка
36 41181 Ниппель
37 700-40-7043 Прокладка
38 Болт М12х30.58.019 Болт М12х30.58.019
39 Шайба 12 ОТ 65Г 09 Шайба 12 ОТ 65Г 09
40 Шайба 8Т 65Г 09 Шайба 8Т 65Г 09
41 50-10-397СП Установка аккумуляторных батарей
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
