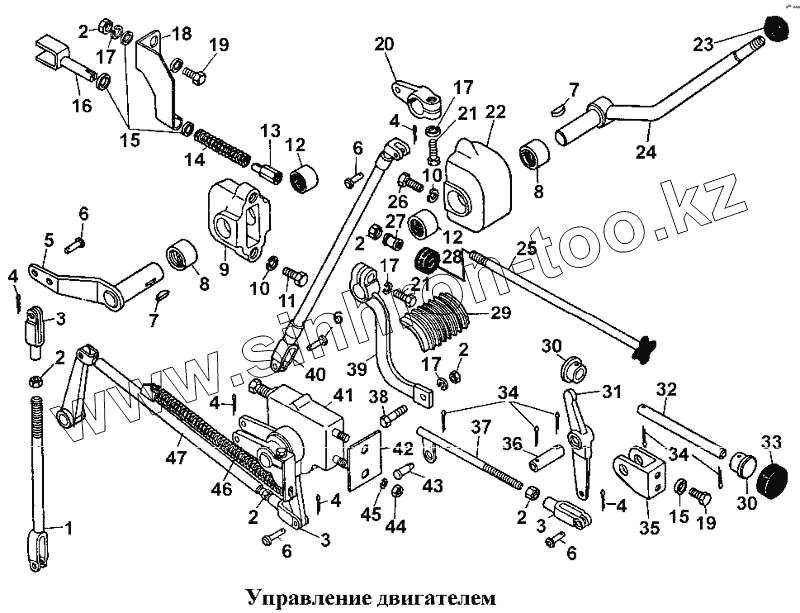

Каталог запасных частей к технике: ЧТЗ Т-170. Управление двигателем
1
2
2
2
2
2
2
3
3
3
4
4
4
4
4
5
6
6
6
6
6
7
7
8
8
9
10
10
11
12
12
13
14
15
15
16
17
17
17
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-74-187-СП | 24-74-187-СП | Корпус акселератора | |
| 24-74-199-СП | 24-74-199-СП | Кнопка стартера | |
| 50-74-5СП | 50-74-5СП | Управление дизелем с электростартерной системой пуска | |
| 50-74-3СП | 50-74-3СП | Управление дизелем с пусковым двигателем | |
| 50-74-135-СП | 50-74-135-СП | Тяга | |
| 50-74-133-СП | 50-74-133-СП | Тяга | |
| 24-74-189СП | 24-74-189СП | Привод бензокрана | |
| 24-74-204СП | 24-74-204СП | Корпус деселератора | |
| 24-74-188-СП | 24-74-188-СП | Корпус деселератора | |
| 24-74-203-СП | 24-74-203-СП | Корпус акселератора | |
| 50-74-131-СП | 50-74-131-СП | Тяга | |
| 1 | 50-74-140СП | Тяга | |
| 2 | Гайка М8-6.019 | Гайка М8-6.019 | |
| 3 | 6616 | Вилка | |
| 4 | Шплинт 2х25 | Шплинт 2х25 | |
| 5 | 24-74-193СП | Рычаг | |
| 6 | 6465 | Валик | |
| 7 | 34126 | Шпонка | |
| 8 | 24-74-249-1 | Втулка | |
| 9 | 24-74-251 | Корпус | |
| 10 | Шайба 10 ОТ 65Г 09 | Шайба 10 ОТ 65Г 09 | |
| 11 | Болт М10х20.58.019 | Болт М10х20.58.019 | |
| 12 | 24-74-248-1 | Втулка | |
| 13 | 24-74-246 | Муфта | |
| 14 | 700-38-2577 | Пружина | |
| 15 | 31386-1 | Шайба | |
| 16 | 24-74-206СП | Вилка | |
| 17 | Шайба 8Т 65Г 09 | Шайба 8Т 65Г 09 | |
| 18 | 50-74-11 | Кронштейн | |
| 19 | Болт М8х20.58.019 | Болт М8х20.58.019 | |
| 20 | 24-74-229 | Рычаг | |
| 21 | Болт М8х25.88.019 | Болт М8х25.88.019 | |
| 22 | 24-74-250 | Корпус | |
| 23 | 13310-СП | Рукоятка | |
| 24 | 50-74-114СП | Рычаг | |
| 25 | 24-74-200СП | Ручка бензокрана | |
| 26 | Болт М10х25.58.019 | Болт М10х25.58.019 | |
| 27 | 24-74-236 | Втулка | |
| 28 | 700-40-4995-1 | Втулка | |
| 29 | 24-74-220 | Педаль деселератора | |
| 30 | 24-74-232 | Упор | |
| 31 | 24-74-247 | Рычаг | |
| 32 | 24-74-231 | Шток | |
| 33 | 700-40-5228 | Накладка | |
| 34 | Шплинт 3,2х32 | Шплинт 3,2х32 | |
| 35 | 24-74-234 | Кронштейн | |
| 36 | 24-74-235 | Ось | |
| 37 | 50-74-132СП | Тяга | |
| 38 | 2848 | Болт | |
| 39 | 24-74-197СП | Рычаг | |
| 40 | 50-74-134-СП | Тяга | |
| 41 | 50-74-130СП | Акселератор | |
| 42 | 50-74-34 | Пластина | |
| 43 | 2226 | Палец | |
| 44 | Гайка М12-6.019 | Гайка М12-6.019 | |
| 45 | Шайба 12 ОТ 65Г 09 | Шайба 12 ОТ 65Г 09 | |
| 46 | 700-38-2585 | Пружина | |
| 47 | 50-74-136СП | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
