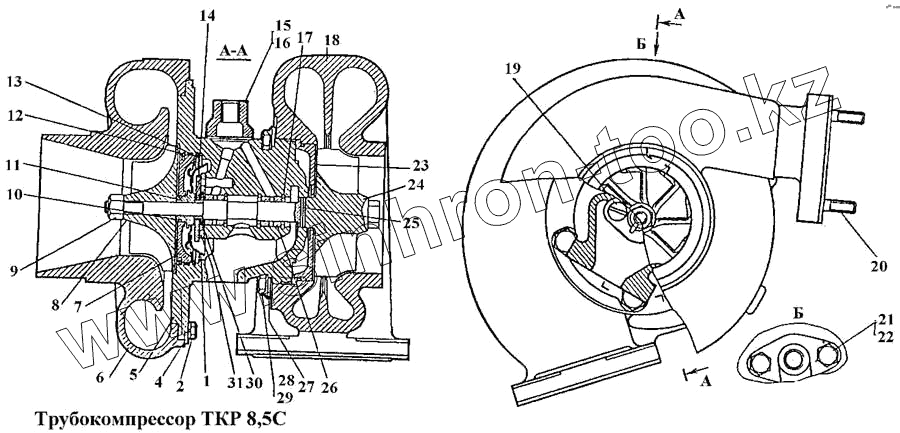

Каталог запасных частей к технике: ЧТЗ Т-170. Турбокомпрессор ТКР 8,5 С

Тип техники

Марка

Модель

Схема

1

2

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
51-54-1 СП	51-54-1 СП		Турбокомпрессор ТКР8,5С
1	51-54-102СП		Щиток
2	Болт М6х14.88.35.019		Болт М6х14.88.35.019
4	700-31-2606		Шайба
5	51-54-3		Корпус подшипников
6	51-54-29		Корпус компрессора
7	51-54-5		Диск
8	51-54-7		Колесо компрессора
9	700-30-2345		Гайка
10	51-54-10		Кольцо
11	51-54-15		Кольцо
12	51-54-18		Кольцо
13	700-40-7385		Кольцо
14	51-54-9		Подшипник упорный
15	51-09-178		Фланец
16	700-40-5650		Прокладка
17	700-39-503		Кольцо
18	51-54-1		Корпус турбины
19	Винт В.М6-8gх16.58.019		Винт В.М6-8gх16.58.019
20	Шпилька 2М8х22/66/029		Шпилька 2М8х22/66/029
21	Болт М8х20.58.019		Болт М8х20.58.019
22	Шайба 8Т 65Г 09		Шайба 8Т 65Г 09
23	51-54-4		Экран
24	51-54-101 СП		Вал в сборе с колесом турбины
25	51-54-11		Кольцо
26	51-54-8		Подшипник
27	51-54-20		Планка
28	700-31-2593		Пластина стопорная
29	Болт М8-6gх12.88.35.089		Болт М8-6gх12.88.35.089
30	51-54-19		Кольцо
31	51-54-12		Планка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
