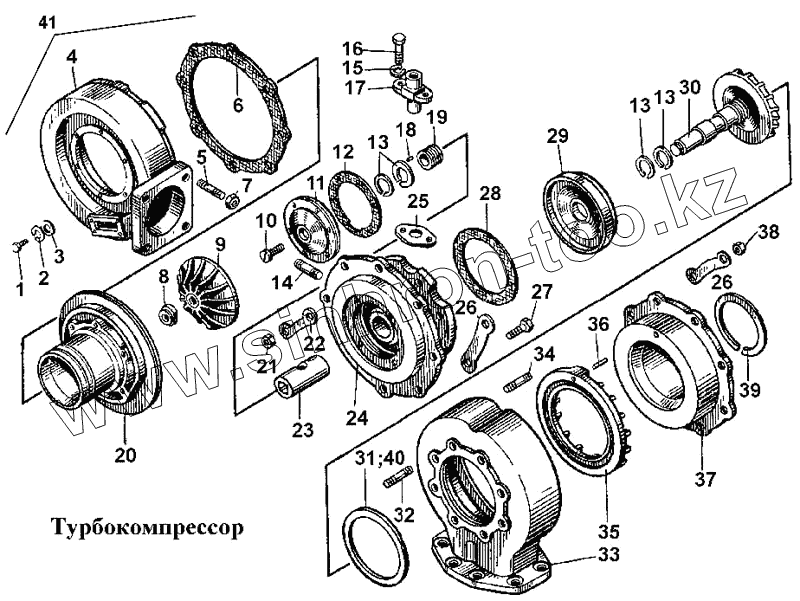

Каталог запасных частей к технике: ЧТЗ Т-170. Турбокомпрессор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
Позиция на иллюстрации Заводской номер детали Название детали
92.000-51 92.000-51 Комплект ТКР с трубками для запасных частей
92,53 92,53 Вал
92,55 92,55 Ротор
92,92 92,92 Корпус турбины
92,34 92,34 Корпус турбины
92,33 92,33 Корпус средний
92,93 92,93 Корпус компрессора
92,56 92,56 Корпус средний
1 Болт М6х20.58.019 Болт М6х20.58.019
2 Шайба 6Т 65Г 09 Шайба 6Т 65Г 09
3 31529 Шайба
4 93,094 Корпус компрессора
5 Шпилька М8-6gх22.66.029 Шпилька М8-6gх22.66.029
6 700-40-2884 Прокладка
7 Гайка М8х1-6.029 Гайка М8х1-6.029
8 111.30124.11 Гайка
9 92,209 Колесо компрессора
10 Винт М6х16.58.019 Винт М6х16.58.019
11 92,57 Диск
12 700-40-6582 Прокладка
13 111.30123.01 Кольцо
14 Шпилька М8 Шпилька М8
15 Шайба 8Т 65Г 09 Шайба 8Т 65Г 09
16 Болт М8х20.58.019 Болт М8х20.58.019
17 111.30106.01 Фиксатор
18 92,239 Штифт
19 92,068 Кольцо
20 92,206 Вставка компрессора
21 Гайка М10-6.089 Гайка М10-6.089
22 700-31-2447 Пластина
23 111.30105.00 Подшипник
24 92,227 Корпус средний
25 111.30131.00 Прокладка
26 700-31-2414-3 Пластина
27 Болт М8х20.58.019 Болт М8х20.58.019
28 111.30129.00 Прокладка
29 92,104 Диск
30 92,52 Вал
31 92,214 Прокладка
32 700-29-2368 Шпилька
33 92,201 Корпус турбины
34 Шпилька М8-6gх20.66.089 Шпилька М8-6gх20.66.089
35 92,202 Венец сопловой
36 32205 Штифт
37 92,203 Вставка турбины
38 Гайка М8-6.089 Гайка М8-6.089
39 Кольцо А27.00.007 Кольцо А27.00.007
40 92,238 Прокладка
41 92.000-06 Турбокомпрессор ТКР-111Н-3
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
