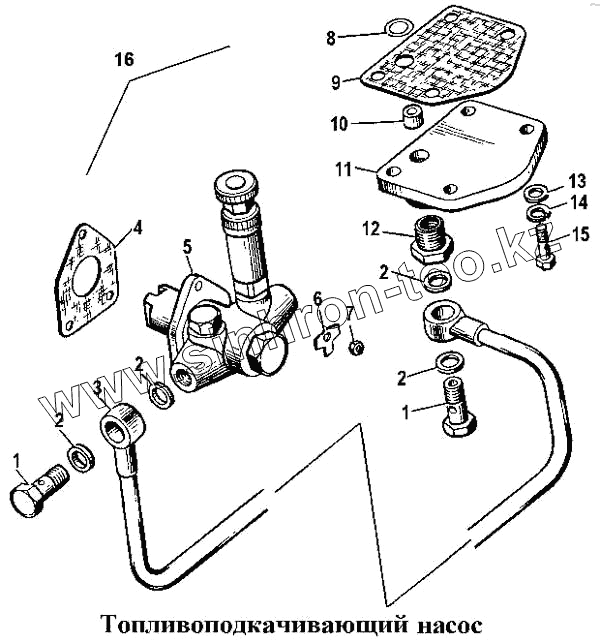

Каталог запасных частей к технике: ЧТЗ Т-170. Топливоподкачивающий насос

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
51-06-102СП	51-06-102СП		Крышка
1	700-41-2716		Штуцер
2	51-06-8		Кольцо
3	51-41-107СП		Топливопровод
4	700-40-3323		Прокладка
5	АВ10М.80.16.085		Насос топливоподкачивающий
5	АВ10М.80.16.085-10		Насос топливоподкачивающий тропического исполнения
6	700-31-2087		Шайба стопорная
7	Гайка М6-6.019		Гайка М6-6.019
8	40915		Кольцо уплотнительное
9	40916		Прокладка
10	51-06-9		Втулка
11	51-06-7		Крышка
12	700-41-3395		Штуцер
13	31308		Шайба
14	Шайба 10 ОТ 65Г 09		Шайба 10 ОТ 65Г 09
15	Болт М10х25.58.019		Болт М10х25.58.019
16	51-71-2СП		Установка топливоподкачивающего насоса

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
