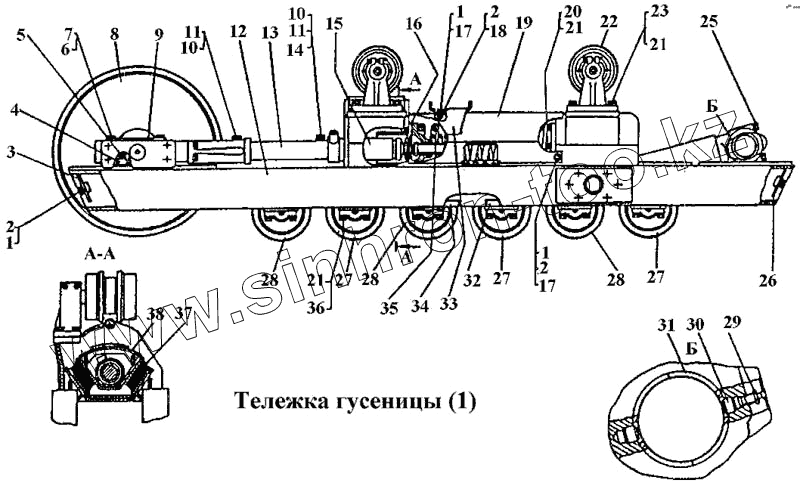

Каталог запасных частей к технике: ЧТЗ Т-170. Тележки гусениц
1
1
1
2
2
2
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
17
18
19
20
21
21
21
22
23
23
25
26
27
27
27
28
28
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-21-154-01 СП | 48-21-154-01 СП | Рама тележки | |
| 50-21-306-02СП | 50-21-306-02СП | Колесо натяжное, правое | |
| Шайба 30 ОТ 65Г 09 | Шайба 30 ОТ 65Г 09 | Шайба 30 ОТ 65Г 09 | |
| 50-21-400СП | 50-21-400СП | Тележка шестикатковая, приспособленная под установку балки, правая | |
| 50-21-401 СП | 50-21-401 СП | Тележка шестикатковая, приспособленная под установку балки, левая | |
| 48-21-156СП | 48-21-156СП | Тележка семикатковая, приспособленная под установку балки, для тракторов болотоходных моделей, правая | |
| 48-21-157СП | 48-21-157СП | Тележка семикатковая, приспособленная под установку балки, для тракторов болотоходных моделей, левая | |
| 48-21-156-01 | 48-21-156-01 | Тележка семикатковая с упряжным шарниром на раме | |
| 48-21-157-01 | 48-21-157-01 | Тележка пятикатковая с упряжным шарниром на раме | |
| 50-21-398СП | 50-21-398СП | Рама тележки, правая | |
| 50-21-390СП | 50-21-390СП | Рама тележки | |
| 48-21-155-01 СП | 48-21-155-01 СП | Рама тележки | |
| 48-21-154СП | 48-21-154СП | Рама тележки | |
| 50-21-393СП | 50-21-393СП | Тележка пятикатковая, приспособленная под установку балки, левая | |
| 1 | Болт М12х25.58.019 | Болт М12х25.58.019 | |
| 2 | Шайба 12 ОТ 65Г 09 | Шайба 12 ОТ 65Г 09 | |
| 3 | 50-21-254 | Крышка | |
| 4 | 50-21-396СП | Плита | |
| 5 | 700-38-443 | Пружина | |
| 6 | Болт М16х1,5х60 | Болт М16х1,5х60 | |
| 7 | Болт М16х1,5х70.58.019 | Болт М16х1,5х70.58.019 | |
| 8 | 50-21-305-02СП | Колесо натяжное, левое | |
| 9 | 18-21-40 | Крышка | |
| 10 | 60-21-8 | Стопор | |
| 11 | Шайба 16 ОТ 65Г 09 | Шайба 16 ОТ 65Г 09 | |
| 12 | 48-21-155СП | Рама тележки | |
| 12 | 50-21-391 СП | Рама тележки | |
| 13 | 20-21-135-СП | Проставка | |
| 13 | 50-21-385СП | Проставка | |
| 14 | 31477 | Шайба | |
| 15 | 50-21-134-СП | Механизм натяжения | |
| 16 | 24-21-150-СП | Фланец | |
| 17 | 31372 | Шайба | |
| 18 | Гайка М12.6.019 | Гайка М12.6.019 | |
| 19 | 50-21-373 | Щиток | |
| 20 | Болт М20х50.88.35.019 | Болт М20х50.88.35.019 | |
| 21 | Шайба 20 ОТ 65Г 09 | Шайба 20 ОТ 65Г 09 | |
| 22 | 50-21-416СП | Каток поддерживающий | |
| 23 | 28234 | Болт | |
| 23 | 28234-01 | Болт | |
| 25 | 700-28-2296 | Болт | |
| 26 | 50-21-253 | Крышка | |
| 27 | 24-21-169-СП | Каток однобортный | |
| 28 | 24-21-170-СП | Каток двубортный | |
| 29 | Масленка 1.3.Ц6 | Масленка 1.3.Ц6 | |
| 30 | 50-21-273 | Вкладыш | |
| 31 | 50-21-272 | Фиксатор | |
| 32 | 50-21-163 | Планка | |
| 33 | 50-21-90 | Подножка | |
| 34 | 50-21-267 | Планка | |
| 35 | 20-21-132-СП | Механизм сдавания | |
| 36 | 700-28-2527-01 | Болт | |
| 37 | 700-40-8757СП | Амортизатор | |
| 38 | 50-21-388СП | Упор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
