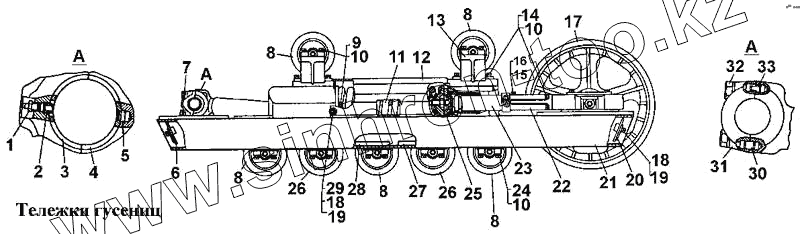

Каталог запасных частей к технике: ЧТЗ Т-170. Тележки гусениц

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
8
8
8
9
10
10
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
24-21-165СП 24-21-165СП Рама тележки левая Т-170.00 и Т-170.01
50-21-132СП 50-21-132СП Механизм сдавания Т-170.00
50-21-232СП 50-21-232СП Тележка гусеницы правая Т-170.01
24-21-112СП 24-21-112СП Тележка гусеницы правая Т-170.00
50-21-233СП 50-21-233СП Тележка гусеницы левая Т-170.01
24-21-111СП 24-21-111СП Тележка гусеницы левая Т-170.00
1 Масленка 1.3.Ц6 Масленка 1.3.Ц6
2 21692 Штифт крышки пяты
3 21927 Вкладыш
4 21690 Вкладыш
5 21691 Штифт пяты
6 50-21-87 Крышка
7 Шайба 30 65Г 09 Шайба 30 65Г 09
8 24-21-169-СП Каток однобортный
9 Болт М20х50.88.019 Болт М20х50.88.019
10 Шайба 20 ОТ 65Г 09 Шайба 20 ОТ 65Г 09
11 20-21-132-СП Механизм сдавания
12 50-21-128 Щиток
13 20-21-64 Кронштейн
14 28234 Болт
15 60-21-8 Стопор
16 Шайба 16 ОТ 65Г 09 Шайба 16 ОТ 65Г 09
17 24-21-146-СП Колесо натяжное
18 Шайба 12 ОТ 65Г 09 Шайба 12 ОТ 65Г 09
19 Болт М12х25.58.019 Болт М12х25.58.019
20 50-21-86 Крышка
21 24-21-164СП Рама тележки правая Т-170.00 и Т-170.01
22 50-21-63 Вилка
23 50-21-134-СП Механизм натяжения
24 700-28-2316 Болт
25 24-21-150-СП Фланец
26 24-21-170-СП Каток двубортный
27 50-21-162 Планка
28 50-21-163 Планка
29 31372 Шайба
30 32202 Штифт
31 50-21-115 Крышка пяты
32 700-28-2296 Болт
33 700-32-2152 Штифт
