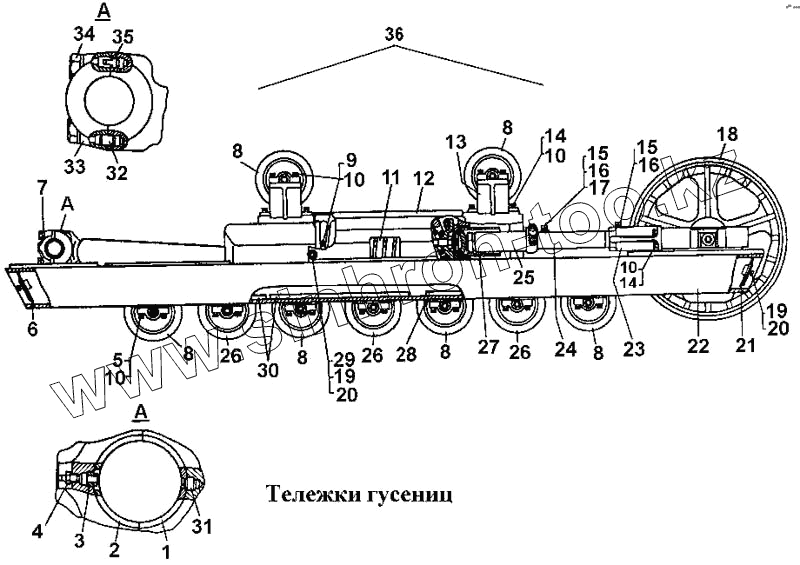

Каталог запасных частей к технике: ЧТЗ Т-170. Тележки гусениц

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
8
8
8
8
9
10
10
10
10
11
12
13
14
14
15
15
16
16
17
18
19
19
20
20
21
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
20-21-127СП 20-21-127СП Рама тележки левая
1 21690 Вкладыш
2 21927 Вкладыш
3 21692 Штифт крышки пяты
4 Масленка 1.3.Ц6 Масленка 1.3.Ц6
5 700-28-2316 Болт
6 50-21-87 Крышка
7 Шайба 30 65Г 09 Шайба 30 65Г 09
8 24-21-169-СП Каток однобортный
9 Болт М20х50.88.019 Болт М20х50.88.019
10 Шайба 20 ОТ 65Г 09 Шайба 20 ОТ 65Г 09
11 20-21-132-СП Механизм сдавания
12 50-21-128 Щиток
13 20-21-64 Кронштейн
14 28234 Болт
15 60-21-8 Стопор
16 Шайба 16 ОТ 65Г 09 Шайба 16 ОТ 65Г 09
17 31477 Шайба
18 24-21-146-СП Колесо натяжное
19 Болт М12х25.58.019 Болт М12х25.58.019
20 Шайба 12 ОТ 65Г 09 Шайба 12 ОТ 65Г 09
21 50-21-86 Крышка
22 20-21-128СП Рама тележки правая
23 50-21-63 Вилка
24 20-21-135-СП Проставка
25 50-21-134-СП Механизм натяжения
26 24-21-170-СП Каток двубортный
27 24-21-150-СП Фланец
28 50-21-163 Планка
29 31372 Шайба
30 50-21-162 Планка
31 21691 Штифт пяты
32 32202 Штифт
33 50-21-115 Крышка пяты
34 700-28-2296 Болт
35 700-32-2152 Штифт
36 20-21-107СП Тележка гусеницы левая Т-170Б.00 и Т-170Б.01
