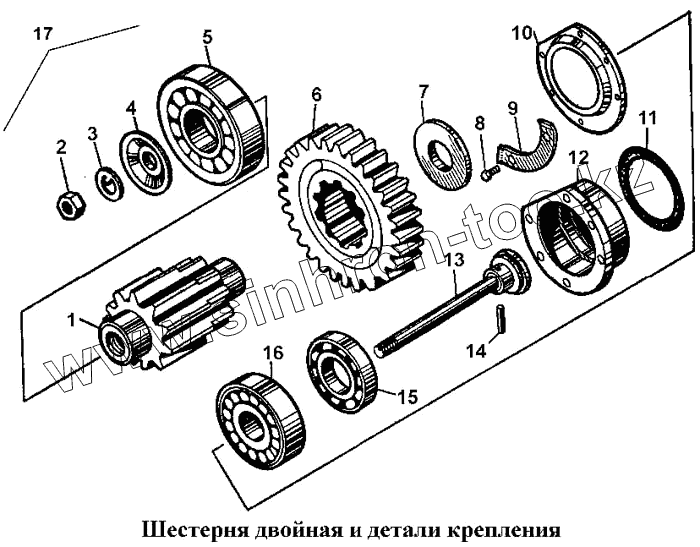

Каталог запасных частей к технике: ЧТЗ Т-170. Шестерня двойная и детали крепления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
60-19-114СП 60-19-114СП Стержень
1 50-19-148 Шестерня
2 700-30-2238 Гайка
2 700-30-2327 Гайка
3 700-31-2550 Шайба
4 60-19-51 Фиксатор
5 Подшипник 70-32417М Подшипник 70-32417М
6 50-19-149 Шестерня
7 50-19-152 Кольцо
8 Болт М10х25.58.019 Болт М10х25.58.019
9 700-31-2851 Пластина стопорная
10 50-19-156 Крышка
11 Кольцо 140-150-58-2-2 Кольцо 140-150-58-2-2
12 50-19-145 Корпус подшипника
13 50-19-157 Стержень
14 700-32-2200 Штифт
15 Подшипник 213 Подшипник 213
16 Подшипник 70-32612К Подшипник 70-32612К
17 50-19-144-СП Шестерня двойная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
