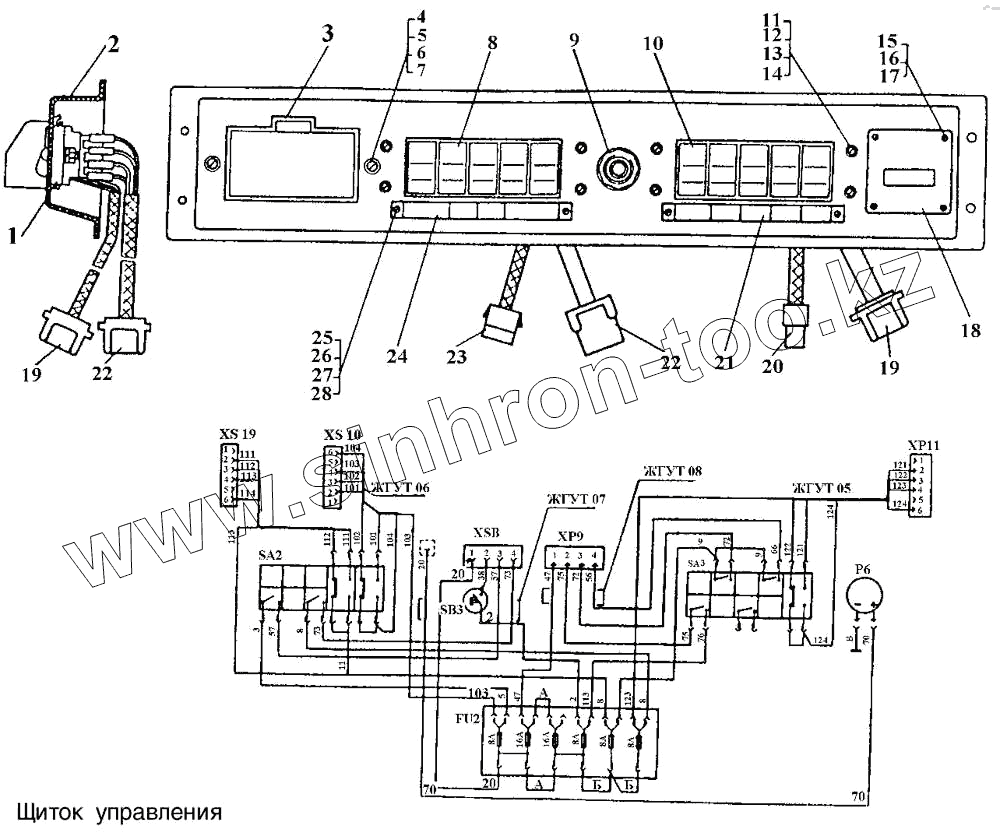

Каталог запасных частей к технике: ЧТЗ Т-170. Щиток управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
50-10-663СП 50-10-663СП Провод
50-10-662 СП 50-10-662 СП Жгут 09
50-10-720СП 50-10-720СП Щиток управления
50-10-343СП 50-10-343СП Провод 82
50-10-664СП 50-10-664СП Провод
1 700-40-7040 Проставка
2 700-42-2490 Панель щитка управления
3 Блок предохранителей ПР-120 Блок предохранителей ПР-120
4 Винт В.М6-8gх18.58.019 Винт В.М6-8gх18.58.019
5 Гайка М6.6.019 Гайка М6.6.019
6 Шайба 6Т 65Г 09 Шайба 6Т 65Г 09
7 31358-1 Шайба
8 50-10-782СП Блок клавишных выключателей
9 11.3704.000 Выключатель
10 53.3710-03.17 Блок клавишных выключателей
11 Винт В.М4-6gх20.58.019 Винт В.М4-6gх20.58.019
12 Гайка М4.6.019 Гайка М4.6.019
13 Шайба 4Т 65Г 06 Шайба 4Т 65Г 06
14 31534-1 Шайба
15 Винт В.М4-6gх25.58.019 Винт В.М4-6gх25.58.019
16 Гайка М4-6Н.6.019 Гайка М4-6Н.6.019
17 Шайба 4Т 65Г 019 Шайба 4Т 65Г 019
18 СВН-2-02Ж Счетчик времени наработки СВН-2-02Ж
19 50-10-654СП Жгут 05
20 50-10-661 СП Жгут 08
21 50-42-523-1 Табличка 125х12
22 50-10-655СП Жгут 06
23 50-10-721 СП Жгут 07
24 50-42-523-2 Табличка 125х12
25 Винт В.М3-6gх10.58.019 Винт В.М3-6gх10.58.019
26 Гайка М3.6.019 Гайка М3.6.019
27 Шайба 3Т 65Г 06 Шайба 3Т 65Г 06
28 31311 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
