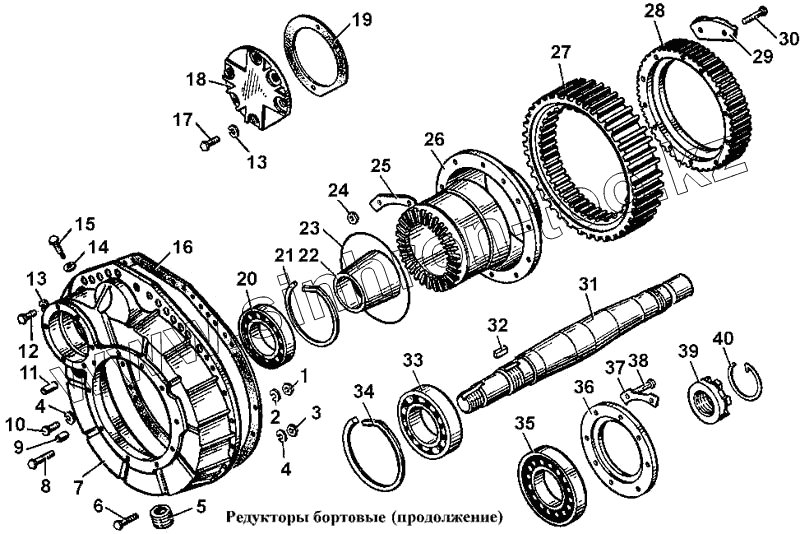

Каталог запасных частей к технике: ЧТЗ Т-170. Редукторы бортовые

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

7

8

9

10

10

11

12

13

13

14

15

16

16

17

18

19

20

21

22

22

23

24

25

26

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3014		Гайка
2	Шайба 20 ОТ 65Г 09		Шайба 20 ОТ 65Г 09
3	30246		Гайка
4	Шайба 16 ОТ 65Г 09		Шайба 16 ОТ 65Г 09
5	19289-СП		Пробка
6	28417		Болт
7	50-19-141		Кожух
7	50-19-142		Кожух
8	700-28-2320		Болт
9	700-32-2203		Штифт
10	2837		Болт
10	700-28-2618		Болт
11	700-32-2210		Штифт
12	2856		Болт
13	Шайба 12 ОТ 65Г 09		Шайба 12 ОТ 65Г 09
14	Кольцо 014-018-25-2-2		Кольцо 014-018-25-2-2
15	60-21-8		Стопор
16	700-40-4092		Прокладка
16	700-40-7426		Прокладка
17	2816		Болт
18	50-19-143		Крышка
19	700-40-7109		Прокладка
20	Подшипник 2224КМ		Подшипник 2224КМ
21	19463		Кольцо
22	20-19-21		Втулка
22	24-19-34		Втулка
23	700-40-2733		Кольцо
24	700-30-2318		Гайка
25	700-31-2262		Пластина
26	48-19-146СП		Ступица
26	50-19-145СП		Ступица
27	60-19-1		Шестерня
28	60-19-2		Венец
29	50-19-129		Планка
30	700-28-2378		Болт
31	24-19-37		Полуось
32	700-34-2047		Шпонка
33	Подшипник 228А		Подшипник 228А
34	700-58-2341		Кольцо
35	Подшипник 70-2228КМ		Подшипник 70-2228КМ
36	20-19-22		Крышка
37	700-31-2440		Пластина
38	700-28-2173		Болт
39	18-19-33-1		Гайка
40	19404		Кольцо
