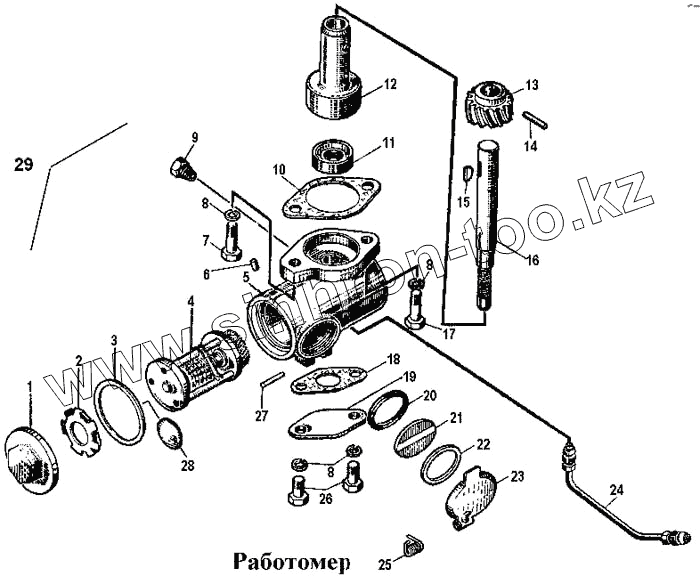

Каталог запасных частей к технике: ЧТЗ Т-170. Работомер

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
16-72-103СП	16-72-103СП		Корпус
16-72-105СП	16-72-105СП		Валик
16-72-104СП	16-72-104СП		Подшипник
16-72-106СП	16-72-106СП		Крышка
1	16-72-6		Крышка
2	71137		Шайба
3	46105		Прокладка
4	Счетчик моточасов СМЧ-130Т		Счетчик моточасов СМЧ-130Т
4	Счетчик моточасов СМЧ-130Э		Счетчик моточасов СМЧ-130Э
5	16-72-5		Корпус
6	700-32-2182		Штифт
7	28481		Болт
8	Шайба 8Т 65Г 09		Шайба 8Т 65Г 09
9	41242		Штуцер
10	40989		Прокладка
11	Манжета 1.2-13х28-2		Манжета 1.2-13х28-2
12	71128-01		Корпус
13	71163		Шестерня
14	32256		Штифт
15	341		Шпонка
16	16-72-4		Валик
17	Болт М8х25.88.019		Болт М8х25.88.019
18	40999		Прокладка
19	71134		Фланец
20	40998		Прокладка
21	71132		Стекло
22	71133		Ободок
23	71124СП		Крышка
24	16-72-107СП		Трубка
25	38351		Пружина
26	Болт М8х16.58.019		Болт М8х16.58.019
27	32238		Штифт
28	5721		Отражатель
29	16-72-1СП		Работомер

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
