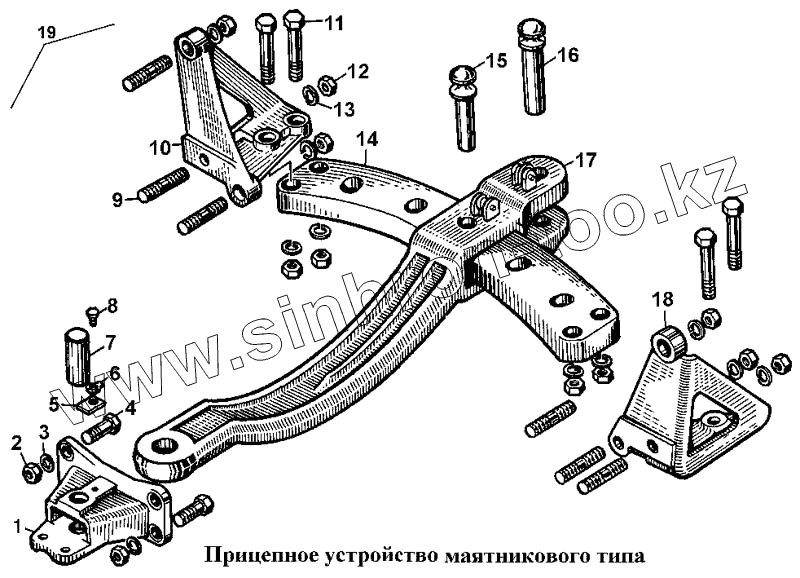

Каталог запасных частей к технике: ЧТЗ Т-170. Прицепное устройство маятникового типа

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 20444 Кронштейн передний
2 Гайка М24-6.019 Гайка М24-6.019
3 Шайба 24Т 65Г 09 Шайба 24Т 65Г 09
4 Болт М24х75.88.45.019 Болт М24х75.88.45.019
5 20446 Планка
6 700-31-2482 Шайба
7 20445 Ось
8 Болт М12х1,25х25.58.019 Болт М12х1,25х25.58.019
9 29338 Шпилька
10 20340 Кронштейн левый
11 28446 Болт
12 Гайка М30х2-8.019 Гайка М30х2-8.019
13 Шайба 30 65Г 09 Шайба 30 65Г 09
14 20472 Площадка
15 20347 Штырь площадки
16 20348 Штырь серьги
17 21-51-112СП Серьга
17 50-51-119-СП Серьга
18 20341 Кронштейн правый
19 20400-СП Прицепное устройство
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
