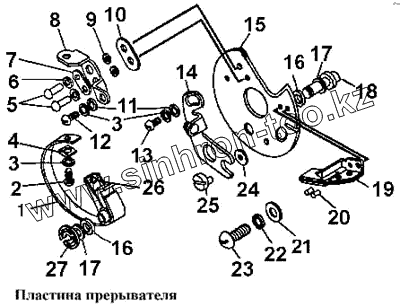

Каталог запасных частей к технике: ЧТЗ Т-170. Пластина прерывателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
4
4
5
6
7
7
8
9
9
10
10
11
12
13
14
14
15
16
16
17
17
18
18
19
19
20
21
22
22
23
24
25
26
26
27
27
Позиция на иллюстрации Заводской номер детали Название детали
1 Р-10-7969-02 Рычаг
1 Р-10-7969-01 Рычаг
2 М124-3728319 Винт
3 Х-1012 Шайба
3 Х-1012-01 Шайба
4 М21Б-3728501 Пружина
4 М21Б-3728501-01 Пружина
5 ПМ05157 Заклепка
6 ПМ05151 Шайба
7 М151-3728513 Прокладка
7 М151-3728513-01 Прокладка
8 М149-3728511 Стойка соединительная
9 ПМ05153 Шайба
9 ПМ05153-01 Шайба
10 М151-3728512 Прокладка
10 М151-3728512-01 Прокладка
11 Х-4020 Шайба
12 8Х-1541 Винт
13 8Х-1545 Винт
14 Р-10-7144-01 Стойка контактная
14 Р-10-7144-02 Стойка контактная
15 М149-3728516 Пластина прерывателя
16 5С-10-2581 Шайба
17 БСМ-25 Шайба
18 Р20-3706314 Ось
18 Р20-3706314-01 Ось
19 М216-3728520-01 Фильц
19 М21Б-3728520 Фильц
20 Х-4486 Заклепка
21 М46Б-3728608 Шайба
22 Х-4001 Шайба пружинная
22 Х-4001-01 Шайба пружинная
23 МХ-0097 Винт
24 8Х-189М Шайба
25 ИЛ-100-1467 Эксцентрик
26 Р-10-7081-01 Заклепка с контактом
26 Р-10-7081-02 Заклепка с контактом
27 М11-6780 Шайба
27 М11-6780-01 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
