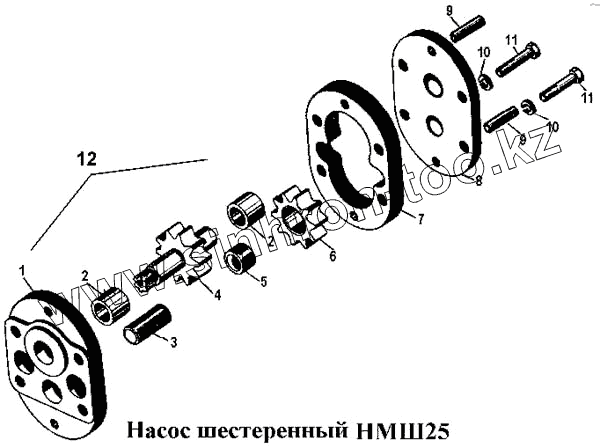

Каталог запасных частей к технике: ЧТЗ Т-170. Насос шестеренный НМШ25

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

9

10

10

11

11

12

Позиция на иллюстрации	Заводской номер детали		Название детали
НМШ25-02-00	НМШ25-02-00		Крышка верхняя
НМШ25-01-00	НМШ25-01-00		Крышка нижняя
НМШ50-03-00	НМШ50-03-00		Шестерня ведомая
1	НМШ25-01-01		Крышка нижняя
2	НМШ50-02-02		Втулка
3	НМШ25-04-01		Ось
4	НМШ50-00-02		Шестерня ведущая
5	НМШ50-03-02		Втулка
6	НМШ50-03-01		Шестерня ведомая
7	НМШ25-00-01		Корпус
8	НМШ25-02-01		Крышка верхняя
9	Штифт 10m6х40		Штифт 10m6х40
10	Шайба 10 65Г 05		Шайба 10 65Г 05
11	Болт М10-6gх45.58.05		Болт М10-6gх45.58.05
12	НМШ25-00-00		Насос масляный шестеренный

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
