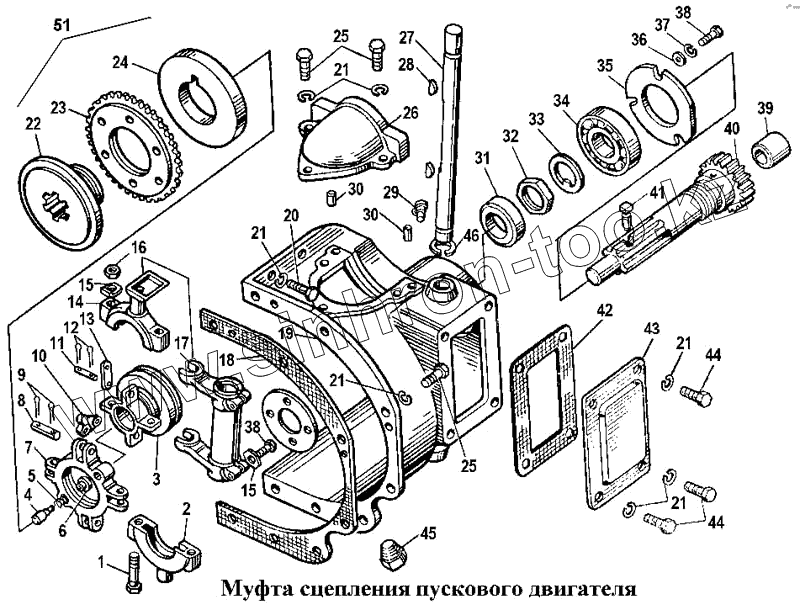

Каталог запасных частей к технике: ЧТЗ Т-170. Муфта сцепления пускового двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
21
21
21
22
23
24
25
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
44
45
46
51
Позиция на иллюстрации Заводской номер детали Название детали
17-73-111СП 17-73-111СП Корпус
7324СП 7324СП Вал
7326СП 7326СП Хомут
17-73-112СП 17-73-112СП Корпус
7318СП 7318СП Крестовина
1 Болт М8х55.88.019 Болт М8х55.88.019
2 7322 Хомут
3 7315-1 Муфта включения
4 7316 Защелка
5 3874 Пружина
6 516 Кнопка
7 7310 Крестовина
8 7312 Палец
9 Шплинт 2,5х16.019 Шплинт 2,5х16.019
10 7311-1 Кулачок
11 7314 Палец
12 Шплинт 2х12.019 Шплинт 2х12.019
13 7313 Серьга
14 7320 Хомут
15 31103-1 Шайба стопорная
16 Гайка М8-6.019 Гайка М8-6.019
17 74102 Вилка
18 40954 Прокладка
19 17-73-20-1 Корпус
20 Болт М10х30.58.019 Болт М10х30.58.019
21 Шайба 10 ОТ 65Г 09 Шайба 10 ОТ 65Г 09
22 736 Диск неподвижный
23 738-4СП Диск
24 739 Диск нажимной
25 Болт М10х25.58.019 Болт М10х25.58.019
26 17-73-13 Крышка
27 17-73-35 Ось
28 3432 Шпонка
29 41265СП Масленка
30 700-32-2196 Штифт
31 40257СП Сальник
32 700-30-2305 Гайка
33 700-31-2566 Шайба
34 Подшипник 208К Подшипник 208К
35 73105 Крышка
36 700-31-2574 Шайба
37 Шайба 8Т 65Г 09 Шайба 8Т 65Г 09
38 Болт М8х25.88.019 Болт М8х25.88.019
39 7323-1 Втулка
40 735 Вал
41 7325 Палец стопорный
42 40235 Прокладка
43 73103 Крышка люка
44 Болт М10х22.58.019 Болт М10х22.58.019
45 379 Пробка
46 700-58-2526 Кольцо
51 17-73-7СП Муфта сцепления
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
