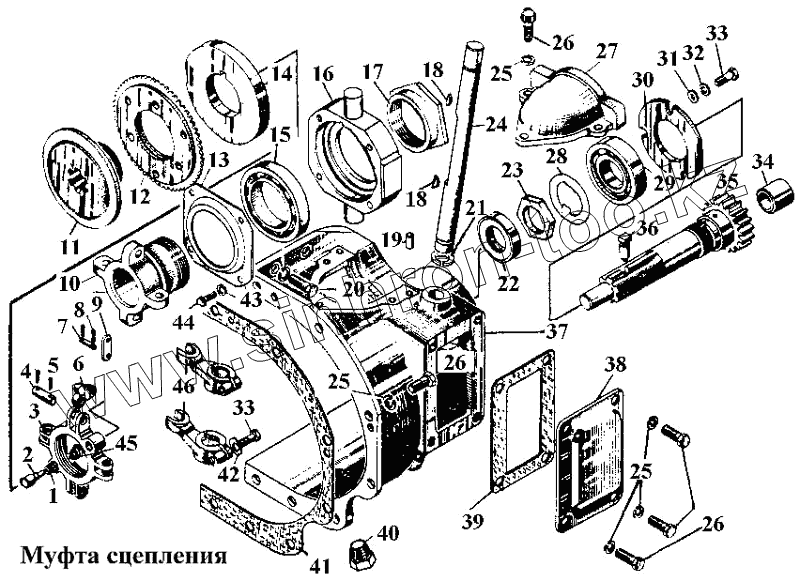

Каталог запасных частей к технике: ЧТЗ Т-170. Муфта сцепления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
25
25
26
26
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
17-73-112-03 СП 17-73-112-03 СП Корпус
7324СП 7324СП Вал
17-73-130СП 17-73-130СП Подшипник выжимной
7318СП 7318СП Крестовина
1 3874 Пружина
2 7316 Защелка
3 17-73-57 Крестовина
4 7312 Палец
5 Шплинт 2,5х16.019 Шплинт 2,5х16.019
6 7311 Кулачок
7 7314 Палец
8 Шплинт 2х12.019 Шплинт 2х12.019
9 7313 Серьга
10 17-73-54 Муфта
11 736 Диск неподвижный
12 738-4СП Диск
13 17-73-53 Крышка
14 739 Диск нажимной
15 Подшипник 1000909-1 Подшипник 1000909-1
16 17-73-52 Обойма
17 17-73-55 Тормозок
18 Шпонка 3х6,5 Шпонка 3х6,5
19 700-31-2196 Штифт
20 Болт М10х30.58.019 Болт М10х30.58.019
21 700-58-2526 Кольцо
22 40257СП Сальник
23 700-30-2305 Гайка
24 17-73-35 Ось
25 Шайба 10 ОТ 65Г 09 Шайба 10 ОТ 65Г 09
26 Болт М10х22.58.019 Болт М10х22.58.019
27 17-73-13 Крышка
28 700-31-2566 Шайба
29 Подшипник 208К Подшипник 208К
30 73105 Крышка
31 353-05-1 Шайба
32 Шайба 8Т 65Г 09 Шайба 8Т 65Г 09
33 Болт М8х25.88.35.019 Болт М8х25.88.35.019
34 7323-1 Втулка
35 735 Вал
36 7325 Палец стопорный
37 17-73-20-01 Корпус
38 73103 Крышка люка
39 40235 Прокладка
40 379 Пробка
41 40954 Прокладка
42 31103-1 Шайба стопорная
43 Шайба 6Т 65Г 09 Шайба 6Т 65Г 09
44 Болт М6-6gх14.88.35.019 Болт М6-6gх14.88.35.019
45 516 Кнопка
46 17-73-58 Вилка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
