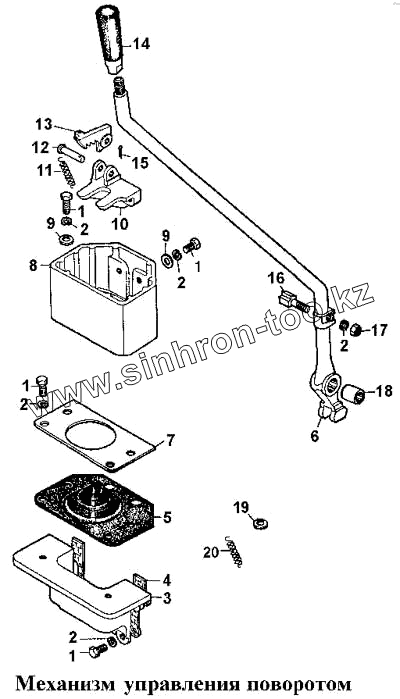

Каталог запасных частей к технике: ЧТЗ Т-170. Механизм управления поворотом

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

2

2

2

3

4

5

6

7

8

8

9

9

9

10

11

12

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Болт М8х20.58.019		Болт М8х20.58.019
2	Шайба 8Т 65Г 09		Шайба 8Т 65Г 09
3	24-13-6		Кожух
4	700-40-3115		Прокладка
5	700-40-7238		Чехол
6	24-13-101-СП		Рычаг
7	50-13-37		Рамка
8	50-13-124		Кожух
8	50-13-69		Кожух
9	31386		Шайба
9	31434		Шайба
10	64-13-21		Кронштейн
11	700-38-2089		Пружина
12	35-13-20		Палец
13	24-13-8		Рычаг
14	15202-СП		Рукоятка
15	Шплинт 2х14		Шплинт 2х14
16	35-13-15		Зуб
17	Гайка М8.6.019		Гайка М8.6.019
18	35-13-18		Втулка
19	3121		Шайба
20	38346		Пружина
