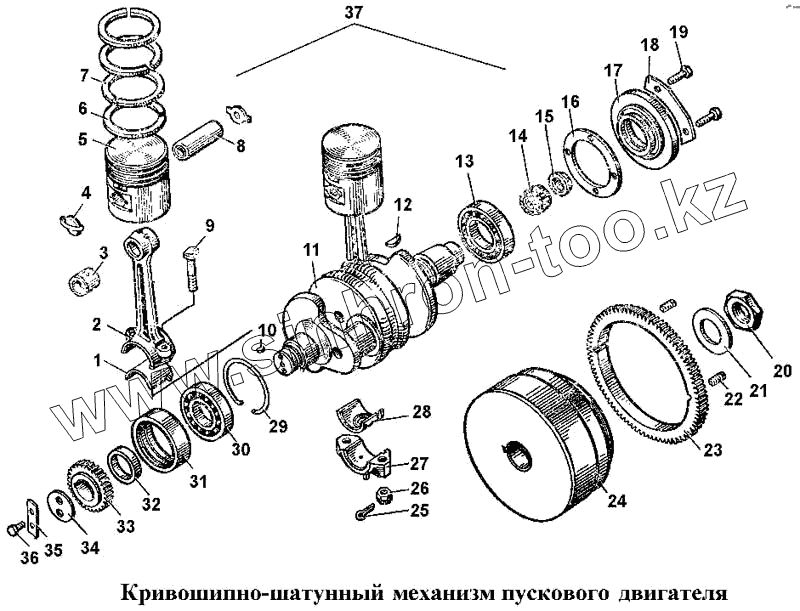

Каталог запасных частей к технике: ЧТЗ Т-170. Кривошипно-шатунный механизм пускового двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
Позиция на иллюстрации Заводской номер детали Название детали
17-03-105СП 17-03-105СП Вал коленчатый
17-03-111СП 17-03-111СП Болт с гайкой
17-03-104СП 17-03-104СП Поршень с шатуном
03712СП 03712СП Комплект поршневых колец нормального размера
17-03-103СП 17-03-103СП Маховик
1 А23.01-5403 Вкладыш
2 03427СП Шатун
2 03740СП Шатун
2 3344 Шатун
3 3148 Втулка
4 3159 Заглушка
5 3349 Поршень
6 3351 Кольцо поршневое маслосъемное
7 3350 Кольцо поршневое компрессионное
8 03158-1 Палец поршневой
9 3346 Болт шатунный
10 34126 Шпонка
10 3429 Шпонка
11 3341 Вал коленчатый
12 3423 Шпонка
13 Подшипник 211АК Подшипник 211АК
14 Подшипник 45804 Подшипник 45804
15 3134 Заглушка
16 40301 Прокладка
17 3176 Шайба
18 17-03-02 Пластина
19 Болт М6х16.58.019 Болт М6х16.58.019
20 3144 Гайка
21 31100 Шайба
22 Винт В.М8х12.66 Винт В.М8х12.66
22 Винт В.М8х8gх12.14Н Винт В.М8х8gх12.14Н
23 17-03-03 Венец маховика
24 17-03-02 Пластина
25 Шплинт 3,2х20 Шплинт 3,2х20
26 3082 Гайка
27 3345 Крышка шатуна
28 А23.01-5404 Вкладыш
29 3175 Кольцо стопорное
30 Подшипник 210АК Подшипник 210АК
31 3172 Корпус подшипника
32 3174 Кольцо
33 3356 Шестерня
34 3142 Шайба
35 3199 Пластина
36 Болт М8х20.58.019 Болт М8х20.58.019
37 17-03-2СП Кривошипно-шатунный механизм
37 17-03-5СП Кривошипно-шатунный механизм
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
