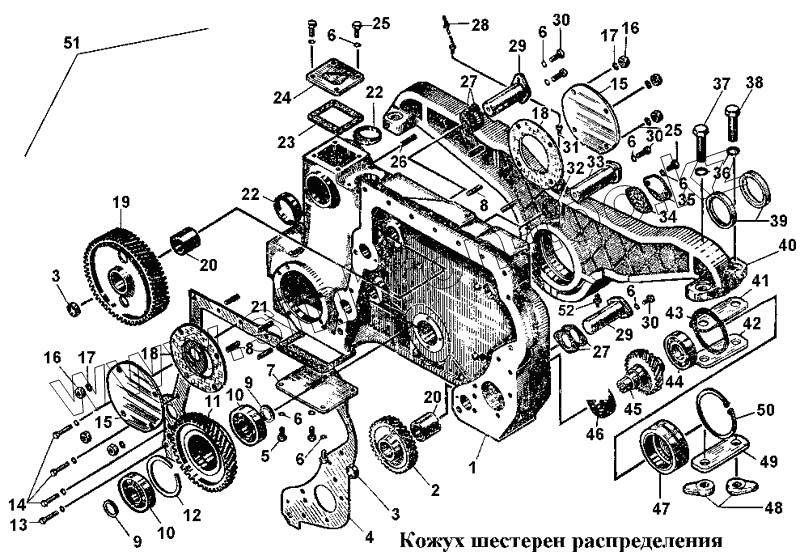

Каталог запасных частей к технике: ЧТЗ Т-170. Кожух шестерен распределения
1
2
3
3
4
5
6
6
6
6
6
6
6
7
8
8
9
9
10
10
11
12
13
14
15
15
16
16
17
17
18
18
19
20
20
21
22
22
23
24
25
25
26
27
27
28
29
29
30
30
30
31
32
33
34
35
36
37
38
39
39
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-01-167СП | 16-01-167СП | Колесо зубчатое | |
| 16-01-166СП | 16-01-166СП | Колесо зубчатое | |
| 1 | 16-01-100 | Кожух шестерен распределения | |
| 2 | 16-01-152 | Колесо зубчатое | |
| 3 | 13 | Заглушка | |
| 4 | 700-40-3105 | Прокладка | |
| 5 | Болт М10х25.58.019 | Болт М10х25.58.019 | |
| 6 | Шайба 10 ОТ 65Г 09 | Шайба 10 ОТ 65Г 09 | |
| 7 | 16-01-158 | Крышка | |
| 8 | 700-29-2192 | Шпилька | |
| 9 | 700-58-2111 | Кольцо | |
| 10 | Подшипник 407 | Подшипник 407 | |
| 11 | 16-01-102 | Колесо зубчатое | |
| 12 | 700-5802112 | Кольцо | |
| 13 | Болт М10х35.58.019 | Болт М10х35.58.019 | |
| 14 | Болт М10х40.58.019 | Болт М10х40.58.019 | |
| 15 | 16-01-156 | Крышка | |
| 16 | Гайка М12х1,25-6.019 | Гайка М12х1,25-6.019 | |
| 17 | Шайба 12 ОТ 65Г 09 | Шайба 12 ОТ 65Г 09 | |
| 18 | 700-40-3766 | Прокладка | |
| 19 | 16-01-162 | Колесо зубчатое | |
| 20 | 1459 | Втулка | |
| 21 | 700-40-2292 | Прокладка | |
| 22 | 1173 | Заглушка | |
| 23 | 40856 | Прокладка | |
| 24 | 1479 | Крышка | |
| 25 | Болт М10х20.58.019 | Болт М10х20.58.019 | |
| 26 | 700-29-2354 | Шпилька | |
| 27 | 40285 | Прокладка | |
| 28 | 16-09-156СП | Трубка | |
| 29 | 1463 | Ось | |
| 30 | Болт М10х30.58.019 | Болт М10х30.58.019 | |
| 31 | 41242 | Штуцер | |
| 32 | 700-40-3245 | Прокладка | |
| 33 | 16-01-142 | Ось | |
| 34 | 700-40-2116 | Прокладка | |
| 35 | 51130 | Заглушка | |
| 36 | Шайба 20 ОТ 65Г 09 | Шайба 20 ОТ 65Г 09 | |
| 37 | 28586 | Болт | |
| 38 | Болт М20х1,5х85.56С.019 | Болт М20х1,5х85.56С.019 | |
| 39 | 40831СП | Сальник | |
| 39 | 700-40-8611СП | Сальник | |
| 39 | 700-40-8612СП | Сальник | |
| 40 | 29-01-39 | Опора | |
| 41 | 24-11-36 | Прокладка | |
| 42 | 24-11-37 | Прокладка | |
| 43 | Кольцо 120-125-30-2-2 | Кольцо 120-125-30-2-2 | |
| 44 | Подшипник 308 | Подшипник 308 | |
| 45 | 16-01-103 | Колесо зубчатое | |
| 46 | Подшипник 307 | Подшипник 307 | |
| 47 | 29-01-34 | Крышка | |
| 48 | 50-11-72 | Планка | |
| 48 | 50-74-17 | Планка | |
| 49 | 24-11-39 | Планка | |
| 50 | 700-40-2084 | Кольцо | |
| 51 | 16-01-152СП | Кожух шестерен распределения | |
| 52 | Масленка 1.3Ц6 | Масленка 1.3Ц6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
