Каталог запасных частей к технике: ЧТЗ Т-170. Картер

Тип техники

Марка

Модель

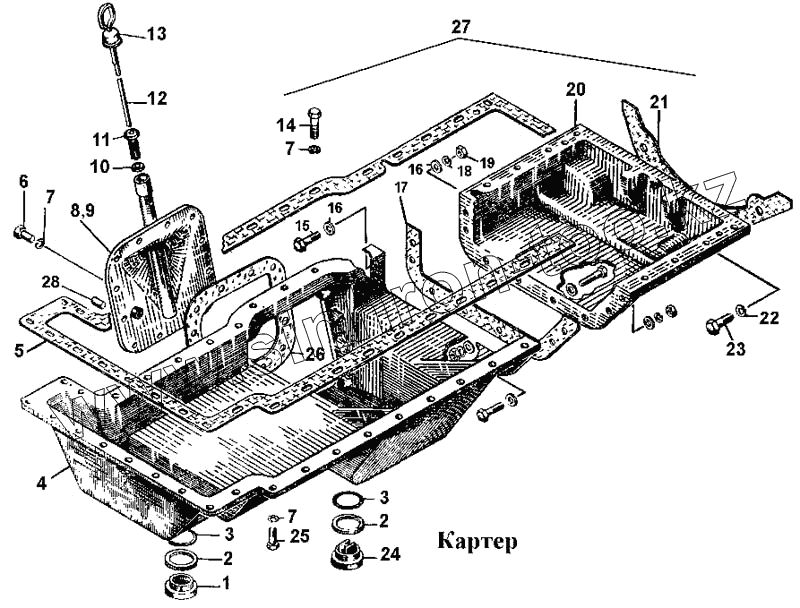

Схема

1

2

2

3

3

4

4

5

6

7

7

7

8

9

9

10

11

12

12

13

14

15

15

16

16

17

18

19

20

21

22

23

23

24

25

26

27

27

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
16-01-128СП	16-01-128СП		Линейка масломерная
51-01-122СП	51-01-122СП		Линейка
67118	67118		Пробка
51-01-182СП	51-01-182СП		Линейка масломерная
1	01484СП		Пробка
2	40927СП		Кольцо
3	46588		Кольцо
4	51-01-120СП		Картер передний
4	51-01-156СП		Картер передний
5	700-40-4947		Прокладка
6	Болт М10х25.58.019		Болт М10х25.58.019
7	Шайба 10 ОТ 65Г 09		Шайба 10 ОТ 65Г 09
8	51-01-121СП		Крышка
9	51-01-147СП		Крышка
9	51-01-180СП		Крышка
10	31534		Шайба
11	700-40-6583		Уплотнитель
12	51-01-118		Линейка
12	51-01-35		Линейка
13	51-0134		Колпачок
14	Болт М10х35.58.019		Болт М10х35.58.019
15	2856		Болт
15	Болт М12-6gх50.58.019		Болт М12-6gх50.58.019
16	3135		Шайба
17	700-40-3218		Прокладка
18	Шайба 12 ОТ 65Г 09		Шайба 12 ОТ 65Г 09
19	3011		Гайка
20	51-01-36		Картер задний
21	46906		Прокладка
22	Шайба 20 ОТ 65Г 09		Шайба 20 ОТ 65Г 09
23	Болт М20х50.58.019		Болт М20х50.58.019
23	Болт М20х50.88.35.019		Болт М20х50.88.35.019
24	01483СП		Пробка
25	Болт М10х30.58.019		Болт М10х30.58.019
26	40848		Прокладка
27	51-01-105СП		Картер
27	51-01-123СП		Картер
27	51-01-152СП		Картер
28	29327		Шпилька

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
