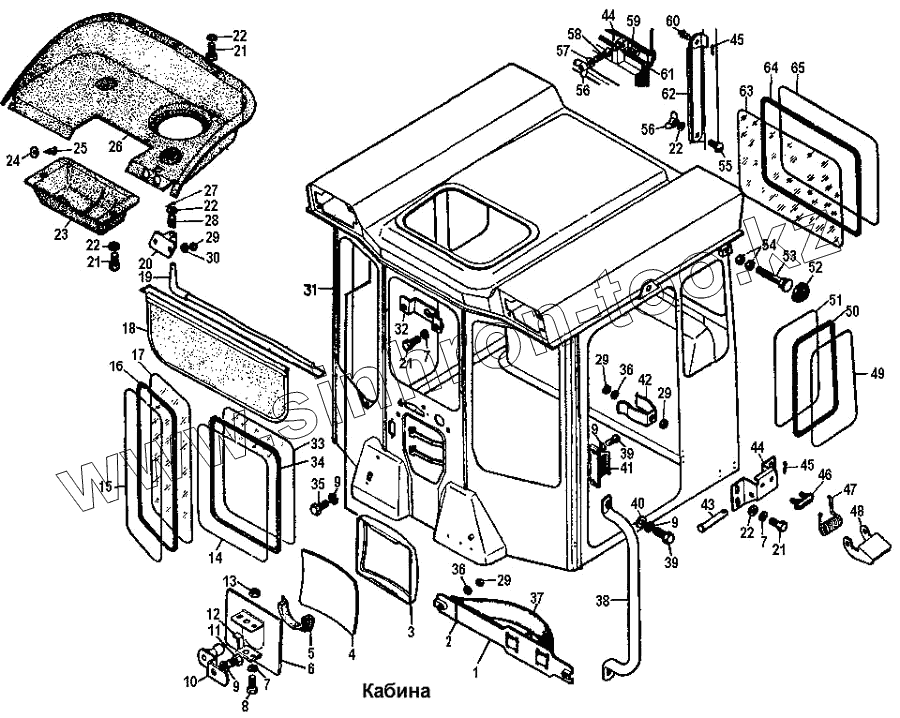

Каталог запасных частей к технике: ЧТЗ Т-170. Кабина
1
2
3
4
5
6
7
7
7
8
9
9
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
21
21
22
22
22
22
22
23
24
25
26
27
28
29
29
29
29
30
31
32
33
33
34
35
36
36
37
38
39
39
40
40
41
42
43
44
44
45
45
46
47
48
49
50
51
51
52
53
54
55
56
56
57
58
59
60
61
61
62
63
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-59-168-СП | 50-59-168-СП | Зеркало | |
| 50-59-183-СП | 50-59-183-СП | Защелка | |
| 21-59-114СП | 21-59-114СП | Кронштейн | |
| 21-59-112СП | 21-59-112СП | Козырек светозащитный | |
| 50-59-24-02СП | 50-59-24-02СП | Кабина | |
| 50-59-24СП | 50-59-24СП | Кабина | |
| 50-59-24-01СП | 50-59-24-01СП | Кабина | |
| 1 | 50-59-107 | Кронштейн | |
| 2 | 50-59-154 | Шлевка | |
| 3 | 24-59-153 | Ободок | |
| 4 | 24-59-148 | Зеркало | |
| 5 | 700-40-3915-03 | Уплотнитель | |
| 6 | 50-59-110СП | Корпус | |
| 7 | Шайба 8Т 65Г 09 | Шайба 8Т 65Г 09 | |
| 8 | Болт М8х35.58.019 | Болт М8х35.58.019 | |
| 9 | Шайба 10 ОТ 65Г 09 | Шайба 10 ОТ 65Г 09 | |
| 10 | 50-59-203-СП | Опора | |
| 11 | Болт М10х25.58.019 | Болт М10х25.58.019 | |
| 12 | 24-59-154 | Прижим | |
| 13 | Гайка М8-6.019 | Гайка М8-6.019 | |
| 14 | 24-59-228-04 | Кант | |
| 15 | 24-59-228-03 | Кант | |
| 16 | 24-59-222-03 | Уплотнитель | |
| 17 | 24-59-197-1 | Стекло | |
| 17 | 24-59-197 | Стекло | |
| 18 | 21-59-115СП | Козырек | |
| 19 | 21-59-113СП | Ось | |
| 20 | 21-59-77 | Кронштейн | |
| 21 | Болт М8х25.88.019 | Болт М8х25.88.019 | |
| 22 | 31386-1 | Шайба | |
| 23 | 700-42-2299 | Кожух | |
| 24 | 700-31-2353 | Шайба | |
| 25 | 700-35-2007 | Шуруп | |
| 26 | 50-59-160СП | Кожух | |
| 27 | Шплинт 2х14.019 | Шплинт 2х14.019 | |
| 28 | 700-38-2360 | Пружина | |
| 29 | Гайка М6-6.019 | Гайка М6-6.019 | |
| 30 | Шайба 6Т 65Г 09 | Шайба 6Т 65Г 09 | |
| 31 | 24-59-180-СП | Каркас | |
| 32 | 24-59-204-СП | Планка | |
| 33 | 24-59-198-1 | Стекло | |
| 33 | 24-59-198 | Стекло | |
| 34 | 24-59-222-04 | Уплотнитель | |
| 35 | Болт М10х20.58.019 | Болт М10х20.58.019 | |
| 36 | 31358 | Шайба | |
| 37 | 700-40-6814 | Ремень | |
| 38 | 50-59-147 | Поручень | |
| 39 | Болт М10х30.58.019 | Болт М10х30.58.019 | |
| 40 | 31308 | Шайба | |
| 40 | 31308-1 | Шайба | |
| 41 | 24-59-447 | Защелка | |
| 42 | 50-59-110 | Клипса | |
| 43 | 700-47-96 | Валик | |
| 44 | 50-59-156 | Корпус | |
| 45 | Шплинт 2,5х14 | Шплинт 2,5х14 | |
| 46 | 591044 | Амортизатор | |
| 47 | 700-38-2486 | Пружина | |
| 48 | 24-59-397 | Защелка | |
| 49 | 24-59-228-02 | Кант | |
| 50 | 24-59-222-02 | Уплотнитель | |
| 51 | 24-59-196-1 | Стекло | |
| 51 | 24-59-196 | Стекло | |
| 52 | 700-40-5228 | Накладка | |
| 53 | 50-59-117-СП | Упор | |
| 54 | Гайка М12-6.019 | Гайка М12-6.019 | |
| 55 | Болт М8х25.58.35.019 | Болт М8х25.58.35.019 | |
| 56 | 05573-1 | Гайка | |
| 57 | 31365-1 | Шайба | |
| 58 | 700-28-2121 | Болт откидной | |
| 59 | 6465 | Валик | |
| 60 | 591127 | Валик | |
| 61 | 700-40-3915 | Уплотнитель | |
| 61 | 700-40-7089 | Уплотнитель | |
| 62 | 24-59-176 | Кулиса | |
| 63 | 24-59-195 | Стекло | |
| 63 | 24-59-195-1 | Стекло | |
| 64 | 24-59-222-01 | Уплотнитель | |
| 65 | 24-59-228-01 | Кант |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
