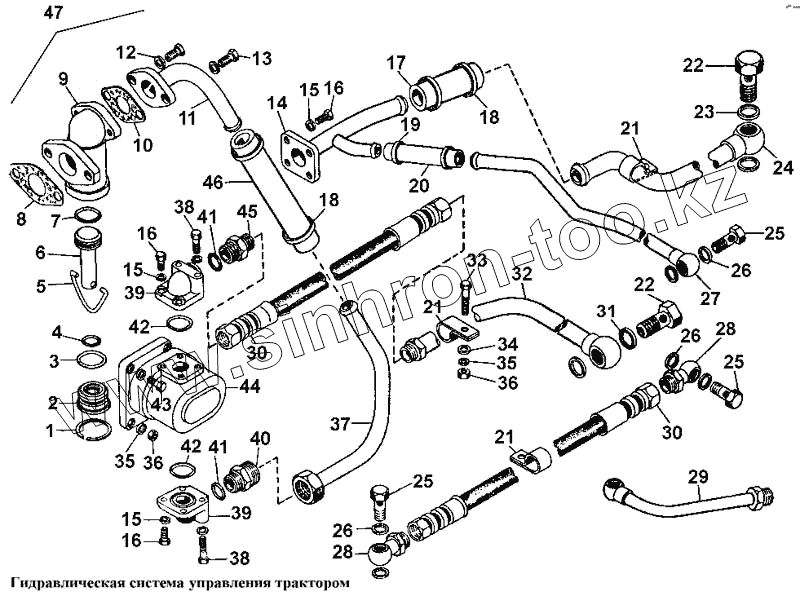

Каталог запасных частей к технике: ЧТЗ Т-170. Гидравлическая система управления трактором
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
16
16
17
17
18
18
19
20
21
21
21
22
22
23
24
25
25
25
26
26
26
27
28
28
29
30
30
31
32
33
34
35
35
36
36
37
38
38
39
39
40
41
41
42
42
43
44
45
46
47
47
47
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18-26-290-СП | 18-26-290-СП | Кран | |
| 1 | 700-58-2504 | Кольцо | |
| 2 | 18-26-397 | Втулка | |
| 3 | Кольцо 042-050-46-2-2 | Кольцо 042-050-46-2-2 | |
| 4 | Кольцо 032-028-36-2-2 | Кольцо 032-028-36-2-2 | |
| 4 | Кольцо 035-043-46-2-2 | Кольцо 035-043-46-2-2 | |
| 5 | 18-26-616 | Фиксатор | |
| 6 | 18-26-396 | Поршень | |
| 7 | Кольцо 042-050-46-2-2 | Кольцо 042-050-46-2-2 | |
| 8 | 700-40-7325 | Прокладка | |
| 9 | 18-26-426-1 | Корпус | |
| 10 | 700-40-7341 | Прокладка | |
| 11 | 50-56-121-СП | Труба | |
| 12 | Шайба 12 ОТ 65Г 09 | Шайба 12 ОТ 65Г 09 | |
| 13 | Болт М12х35.58.019 | Болт М12х35.58.019 | |
| 14 | 18-56-129СП | Труба | |
| 15 | Шайба 8Т 65Г 09 | Шайба 8Т 65Г 09 | |
| 16 | Болт М8х25.88.019 | Болт М8х25.88.019 | |
| 17 | 700-40-5967 | Рукав | |
| 17 | 700-46-2157 | Рукав | |
| 18 | 700-41-2224-СП | Хомут | |
| 19 | 700-41-2228-СП | Хомут | |
| 20 | 700-46-2122 | Рукав | |
| 21 | 261115 | Хомут | |
| 22 | 700-41-2575 | Штуцер | |
| 23 | 261164 | Кольцо | |
| 24 | 50-56-125СП | Труба | |
| 25 | 700-41-3306 | Болт полый | |
| 26 | 40910 | Кольцо | |
| 27 | 50-56-107СП | Труба | |
| 28 | 50-56-109-СП | Угольник | |
| 29 | 48-56-110-СП | Труба | |
| 30 | Рукав высокого давления II-16, армирован | Рукав высокого давления II-16, армированный Н.036.85.770 | |
| 31 | 261164 | Кольцо | |
| 32 | 50-56-128-СП | Труба | |
| 33 | 700-28-2381 | Болт | |
| 34 | 3197 | Шайба | |
| 35 | Шайба 10 ОТ 65Г 09 | Шайба 10 ОТ 65Г 09 | |
| 36 | Гайка М10-6.019 | Гайка М10-6.019 | |
| 37 | 18-56-113-СП | Труба | |
| 38 | 700-28-2176 | Болт | |
| 39 | 21-56-44 | Муфта угловая | |
| 40 | 700-41-2488 | Штуцер | |
| 41 | 700-40-2135 | Кольцо | |
| 42 | 700-40-7415 | Кольцо | |
| 43 | Болт М10х45.58.019 | Болт М10х45.58.019 | |
| 44 | Насос НШ32У-2-Л-0303001В | Насос НШ32У-2-Л-0303001В | |
| 45 | 700-41-3413 | Штуцер | |
| 46 | 700-46-2142 | Рукав | |
| 47 | 48-56-2-СП | Система гидравлическая управления тракторами болотоходных моделей | |
| 47 | 50-56-16-01СП | Гидравлическая система управления тракторами болотоходных моделей | |
| 47 | 50-56-16СП | Гидравлическая система управления трактором | |
| 47 | 50-56-16-02СП | Гидравлическая система управления трактором погрузчиком | |
| 47 | 18-56-6-СП | Система гидравлическая управления трактором Т-170.01 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
