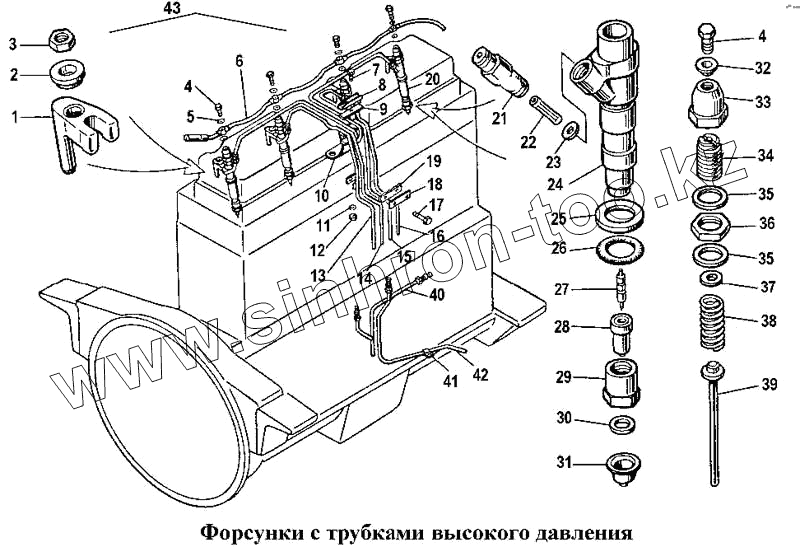

Каталог запасных частей к технике: ЧТЗ Т-170. Форсунки с трубками высокого давления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
14-69-114СП 14-69-114СП Топливопроводы
14-69-107СП 14-69-107СП Распылитель
14-69-116СП 14-69-116СП Фильтр высокого давления
1 14-69-42 Рычаг
2 14-69-46 Шайба
3 3010 Гайка
4 67143 Штуцер
5 40938 Кольцо
6 51-69-107СП Трубка
7 Болт М10х35.58.019 Болт М10х35.58.019
8 67480 Колодка
9 46808 Прокладка
10 14-69-53 Кронштейн
11 Шайба 10 ОТ 65Г 09 Шайба 10 ОТ 65Г 09
12 Гайка М10-6.019 Гайка М10-6.019
13 14-69-109СП Топливопровод I цилиндра
13 15-69-128СП Топливопровод I цилиндра
14 14-69-110СП Топливопровод II цилиндра
14 15-69-129СП Топливопровод II цилиндра
15 14-69-111СП Топливопровод III цилиндра
15 51-69-130СП Топливопровод III цилиндра
16 14-69-112СП Топливопровод IV цилиндра
16 51-69-131СП Топливопровод IV цилиндра
17 Болт М10х40.58.019 Болт М10х40.58.019
18 67287 Планка
19 40939 Прокладка
20 14-69-117СП Форсунка
21 14-69-39 Штуцер
22 14-69-36 Элемент фильтрующий
23 14-69-32 Кольцо
24 14-69-44 Корпус форсунки
25 14-69-37 Щиток
26 700-40-2241 Кольцо
27 14-69-22 Игла
28 14-69-23 Корпус распылителя
29 14-69-60 Гайка распылителя
30 700-40-2010-01 Кольцо
30 700-40-2010-2 Кольцо
31 700-40-5109 Колпак
32 700-40-5110 Пробка
33 14-69-55 Колпак
34 14-69-30 Винт
35 40936 Кольцо
36 700-30-2341 Контргайка
37 14-69-40 Шайба
38 700-38-2674 Пружина
39 14-69-118СП Штанга
40 41676СП Трубка
41 41638 Хомутик
42 41674СП Трубка
43 14-69-4СП Форсунки с трубками высокого давления
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
