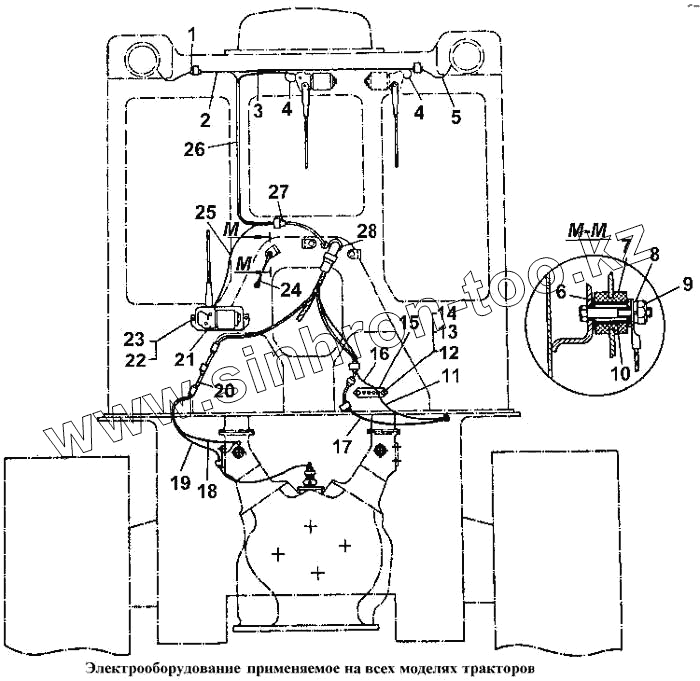

Каталог запасных частей к технике: ЧТЗ Т-170. Электрооборудование, применяемое на всех моделях тракторов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
50-10-571СП 50-10-571СП Жгут 22
50-10-570СП 50-10-570СП Жгут 21
1 700-40-2973 Прокладка
2 Провод 40 Провод 40
3 Провод 36 Провод 36
4 Провод 38 Провод 38
5 Провод 41 Провод 41
6 3197 Шайба
7 700-40-5028-1 Амортизатор
8 Шайба 10 ОТ 65Г 09 Шайба 10 ОТ 65Г 09
9 Гайка М10-6.019 Гайка М10-6.019
10 24-10-104 Втулка
11 Проход 271 Проход 271
12 Болт М6х25.58.019 Болт М6х25.58.019
13 Гайка М6-6.019 Гайка М6-6.019
14 Шайба 6Т 65Г 09 Шайба 6Т 65Г 09
15 16 3723 000 Панель соединительная
16 Провод 371 Провод 371
17 50-10-467СП Жгут 10
18 Провод 20 Провод 20
19 Провод 15 Провод 15
20 50-10-572СП Жгут 13
21 700-42-2298 Кожух
22 31386-1 Шайба
23 Гайка М8-6.019 Гайка М8-6.019
24 24-10-481-СП Провод 83
25 50-10-284-СП Провод 59
26 50-10-416-СП Жгут 1
27 Колодка шестиклеммовая для внутренних шт Колодка шестиклеммовая для внутренних штекеров
28 700-40-2154 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
