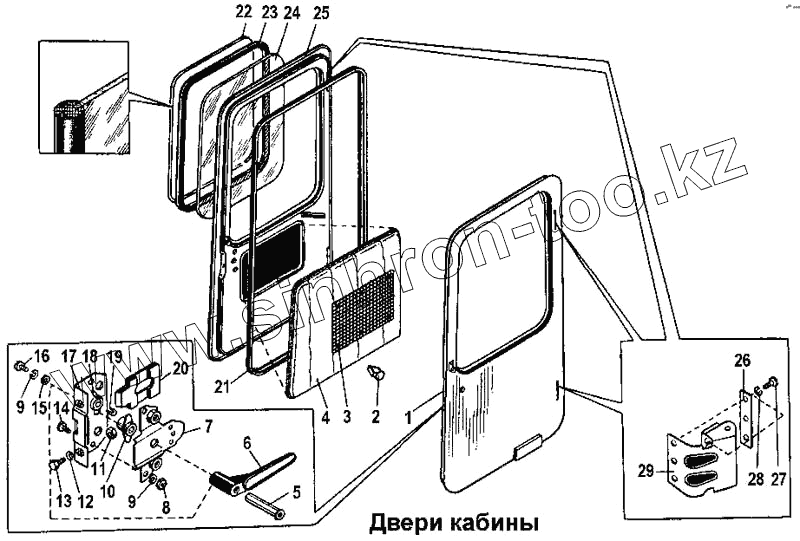

Каталог запасных частей к технике: ЧТЗ Т-170. Двери кабины

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

21

22

23

24

25

25

25

25

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
24-59-143-СП	24-59-143-СП		Замок
1	24-59-153-СП		Дверь
2	700-42-2300		Пистон
3	18-59-246-СП		Панель
4	18-59-317-СП		Уплотнение
5	50-59-174-СП		Ось
6	24-59-392		Ручка
7	50-59-172-СП		Скоба
8	Гайка М6-6.019		Гайка М6-6.019
9	Шайба 6Т 65Г 09		Шайба 6Т 65Г 09
10	24-59-393		Поводок
11	Гайка М8-6.019		Гайка М8-6.019
12	Шайба 8Т 65Г 09		Шайба 8Т 65Г 09
13	Болт М8х16.58.019		Болт М8х16.58.019
14	Винт В.М6х16.58.019		Винт В.М6х16.58.019
15	24-59-560		Подкладка
16	Винт В.М6х12.58.019		Винт В.М6х12.58.019
17	50-59-116-СП		Корпус
18	700-38-2381		Пружина
19	24-59-279		Скоба
20	24-59-272		Защелка
21	700-40-3915-01		Уплотнитель
21	700-40-7089-01		Уплотнитель
22	24-59-228		Кант
23	24-59-222		Уплотнитель
24	24-59-194		Стекло
25	24-59-152-СП		Дверь
25	50-59-708СП		Дверь
25	50-59-708-01СП		Дверь
25	50-59-707СП		Дверь
25	50-59-707-01СП		Дверь
26	24-59-454		Планка
27	Болт М10х25.58.019		Болт М10х25.58.019
28	Шайба 10 ОТ 65Г 09		Шайба 10 ОТ 65Г 09
29	50-59-166СП		Шарнир

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
