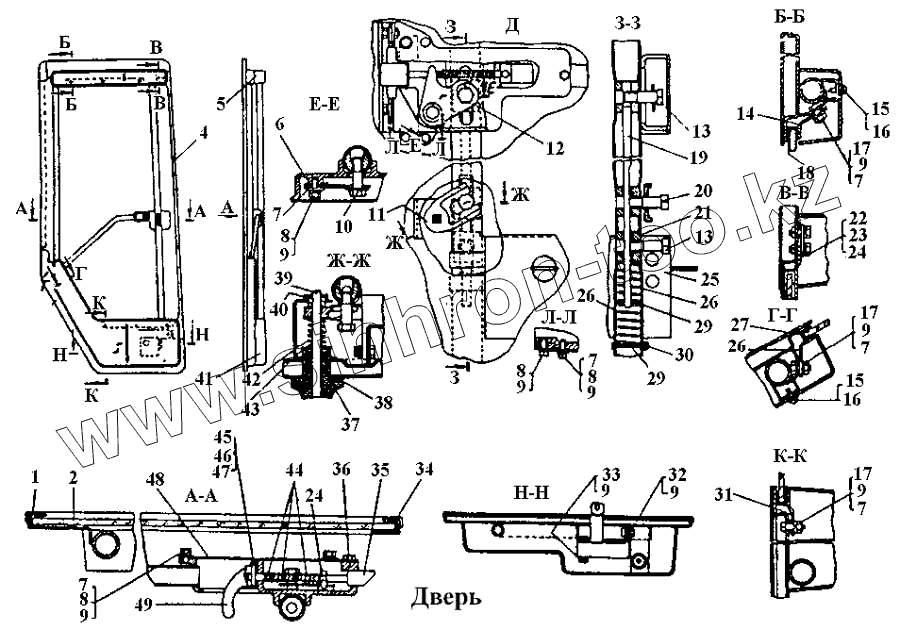

Каталог запасных частей к технике: ЧТЗ Т-170. Дверь

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
6
7
7
7
7
7
7
8
8
8
8
9
9
9
9
9
9
9
9
9
10
11
12
13
13
14
15
15
16
16
17
17
17
18
19
20
21
22
23
24
24
25
26
26
26
27
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали
50-59-707СП 50-59-707СП Дверь
50-59-707-01 СП 50-59-707-01 СП Дверь
50-59-1439-01 СП 50-59-1439-01 СП Стойка
700-42-2689 700-42-2689 Панель
50-59-708-01СП 50-59-708-01СП Дверь
50-59-708СП 50-59-708СП Дверь
1 700-40-7744-02 Уплотнитель
2 50-59-860 Стекло
4 50-59-1439 Стойка
5 700-42-2687 Панель
6 700-31-2204 Шайба
7 Шайба 6.02.3кп.019 Шайба 6.02.3кп.019
8 Болт М6х12.58.019 Болт М6х12.58.019
9 Шайба 6Т 65Г 09 Шайба 6Т 65Г 09
10 31308-1 Шайба
11 50-59-1385 Рычаг
12 50-59-1436 Рычаг
13 28452 Болт
14 50-59-1437 Накладка
15 700-31-2353 Шайба
16 700-35-2007 Шуруп
17 Гайка М6.6.019 Гайка М6.6.019
18 700-40-7744 Уплотнитель
19 50-59-557-01 СП Штанга
20 700-28-2483 Болт
21 50-59-1117 Направляющая
22 Болт М8х16.58.019 Болт М8х16.58.019
23 Шайба 8Т 65Г 09 Шайба 8Т 65Г 09
24 31386 Шайба
25 50-59-567СП Механизм запирающий
26 38356 Пружина
27 700-40-7744-01 Уплотнитель
29 3135-1 Шайба
30 Шплинт 3,3х40 Шплинт 3,3х40
31 50-59-1438 Накладка
32 Болт М6х16.58.019 Болт М6х16.58.019
33 Болт М6х35.58.019 Болт М6х35.58.019
34 700-40-7744-03 Уплотнитель
35 50-59-515СП Защелка
36 50-59-1461 Накладка
37 50-59-537СП Ручка
38 50-59-1147 Шайба
39 Шплинт 3,2х18 Шплинт 3,2х18
40 50-59-1386 Втулка
41 700-42-2688 Панель
42 700-38-2659 Пружина
43 50-59-9817-01 Подкладка
44 950.41.176 Пружина
45 Винт В.М3-6gх25.58.019 Винт В.М3-6gх25.58.019
46 Гайка М3.6.019 Гайка М3.6.019
47 Шайба 3Т 65Г 09 Шайба 3Т 65Г 09
48 50-59-1441 Крышка
49 50-59-1457 Рукоятка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
