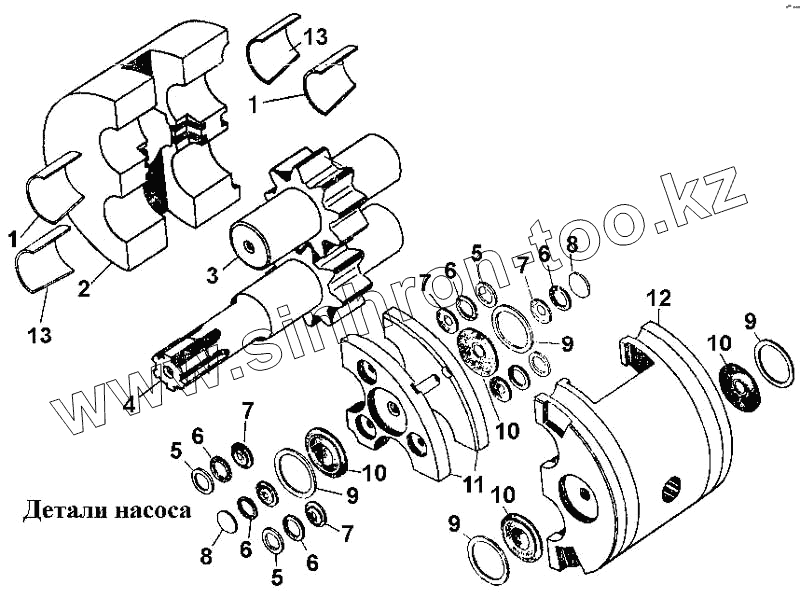

Каталог запасных частей к технике: ЧТЗ Т-170. Детали насоса

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

5

5

6

6

6

6

6

7

7

7

7

8

8

9

9

9

9

10

10

10

10

11

12

13

13

Позиция на иллюстрации	Заводской номер детали		Название детали
1	НШ100-4-04А		Вкладыш левый
2	НШ100-3-05		Обойма подшипниковая
3	НШ100-3-03		Шестерня ведущая
4	НШ100-3-04		Шестерня ведомая
5	НШ100-2-19		Кольцо
6	НШ50-4-10-01		Прокладка
7	НШ100-2-21		Манжета
8	НШ100-2-10		Пластина
9	НШ100-2-20		Кольцо
10	НШ100-2-22		Манжета
11	НШ100-3-07		Платик
12	НШ100-3-06		Обойма подшипниковая
13	НШ100-4-06		Вкладыш правый

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
